Rétrodiffusion Rayleigh et démodulation de phase pour la détection acoustique

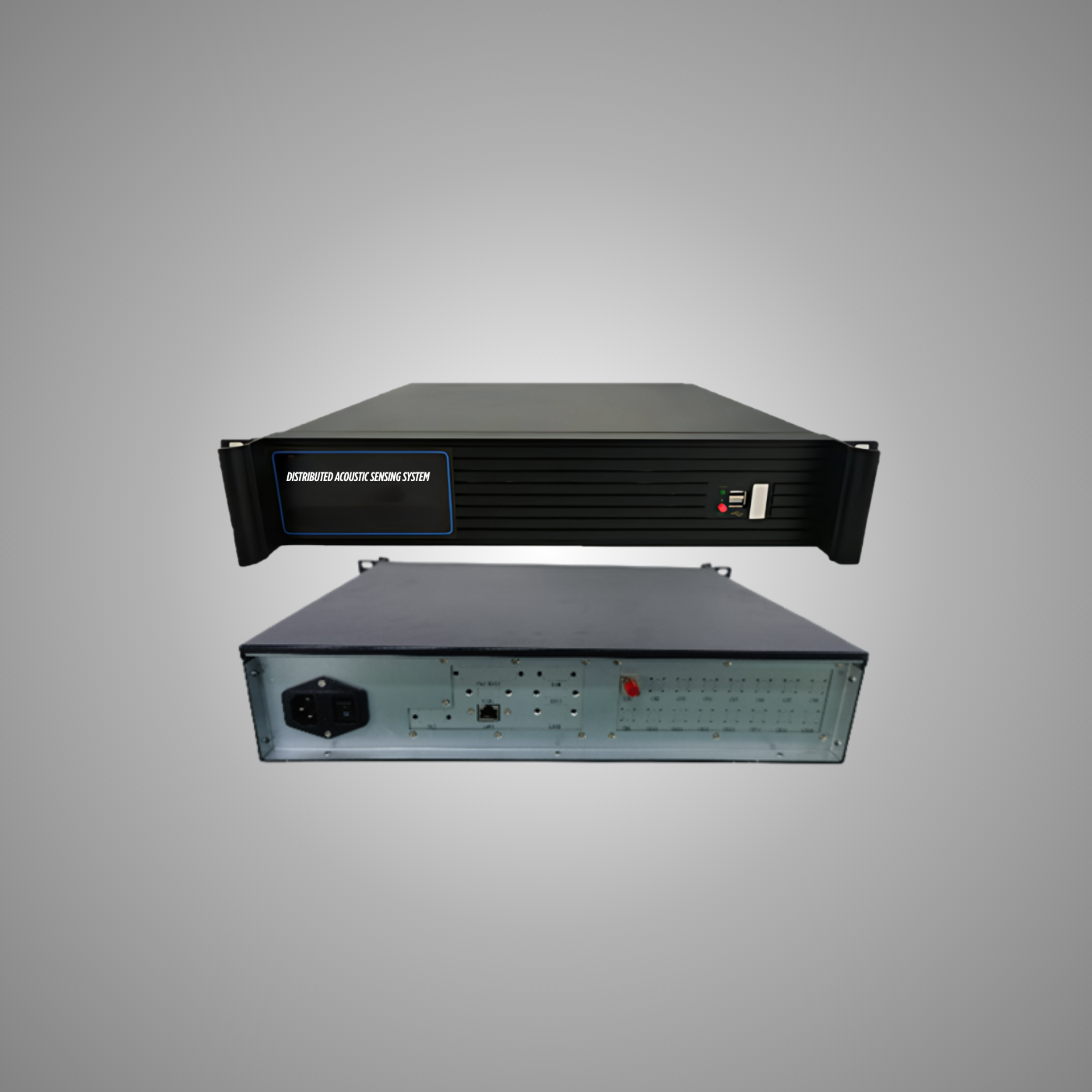

HZ-iDAS envoie des impulsions laser dans la fibre de détection et analyse la lumière de rétrodiffusion Rayleigh renvoyée. Lorsque des vibrations, une pression acoustique ou une perturbation externe agissent sur la fibre, elles modifient la longueur de la fibre, l’indice de réfraction et la phase optique. En démodulant les variations de phase et en utilisant le positionnement par temps de vol OTDR, le système détermine à la fois le type d’événement et sa localisation le long de la fibre.
Les vibrations modifient la phase optique. L’OTDR fournit la position.
Le DAS ne repose pas sur des microphones ponctuels ni sur des capteurs électriques le long de l’itinéraire. La fibre optique elle-même devient un capteur acoustique distribué. Les vibrations externes modulent la phase de la rétrodiffusion Rayleigh, tandis que le temps de retour indique où l’événement s’est produit.
Impulsion laser
L’analyseur DAS émet des impulsions optiques dans la fibre de détection le long de l’itinéraire surveillé.
Rétrodiffusion Rayleigh
De faibles signaux de rétrodiffusion Rayleigh reviennent depuis chaque section de la fibre optique.
Modulation de phase
Les vibrations ou la pression acoustique modifient la phase optique du signal rétrodiffusé.
Localisation des événements
La synchronisation OTDR et l’analyse du signal localisent l’événement et prennent en charge la reconnaissance des modèles.
