Détection distribuée par fibre optique, systèmes DTS et DAS

Les produits de détection par fibre optique HERTZINNO couvrent la détection acoustique distribuée, la détection de température distribuée et les systèmes de diagraphie de puits haute fidélité pour les pipelines, câbles électriques, tunnels, périmètres de sécurité et applications pétrole et gaz.

Détection acoustique

Série HZ-iDAS-50

Détection acoustique distribuée pour les vibrations, les intrusions, les bruits de fuite et la sécurité des itinéraires longue distance.

Portée : Jusqu’à 50 km
Technologie : Diffusion Rayleigh cohérente
Application : Sécurité des pipelines, protection périmétrique et surveillance des itinéraires

Détection de température

Série HZ-DTS-1004

Détection linéaire de chaleur haute précision et surveillance en ligne en temps réel des actifs thermiques critiques.

Portée : 12 km par canal
Technologie : OTDR Raman
Application : Câbles électriques, tunnels, stockage d’énergie et surveillance des risques d’incendie industriel

Diagraphie de puits

Système FS-5100

Système DAS longue portée haute fidélité conçu pour la diagraphie de puits pétrole et gaz et la surveillance des réservoirs.

Fidélité : Réponse acoustique souterraine haute résolution
Portée : 50 km sur un seul canal
Application : Analyse de réservoir, profilage de production et surveillance de l’intégrité des puits

Contacter l’équipe commerciale

Principes fondamentaux de détection

Comment la fibre optique devient un capteur distribué intelligent

HERTZINNO utilise la physique de la diffusion de la lumière pour transformer une fibre optique standard en un support de détection longue distance pour les vibrations, les événements acoustiques, les variations de température et la surveillance de la sécurité des actifs.

Vibrations et son

DAS : diffusion Rayleigh élastique

La détection acoustique distribuée repose sur la diffusion Rayleigh cohérente. Lorsque des vibrations externes ou des événements acoustiques, tels que des excavations, des pas, des mouvements de véhicules ou des bruits de fuite, agissent sur la fibre, ils provoquent de minuscules variations du trajet optique et de la phase de la lumière rétrodiffusée.

En analysant ces signaux de diffusion élastique le long de la fibre, le système peut reconstruire les événements vibratoires et les localiser sur de longues distances.

Physique : diffusion élastique, énergie des photons conservée
Cible : vibrations, ondes acoustiques, déformation et événements d’intrusion
Applications : sécurité des pipelines, protection périmétrique, bruits de fuite et suivi de PIG

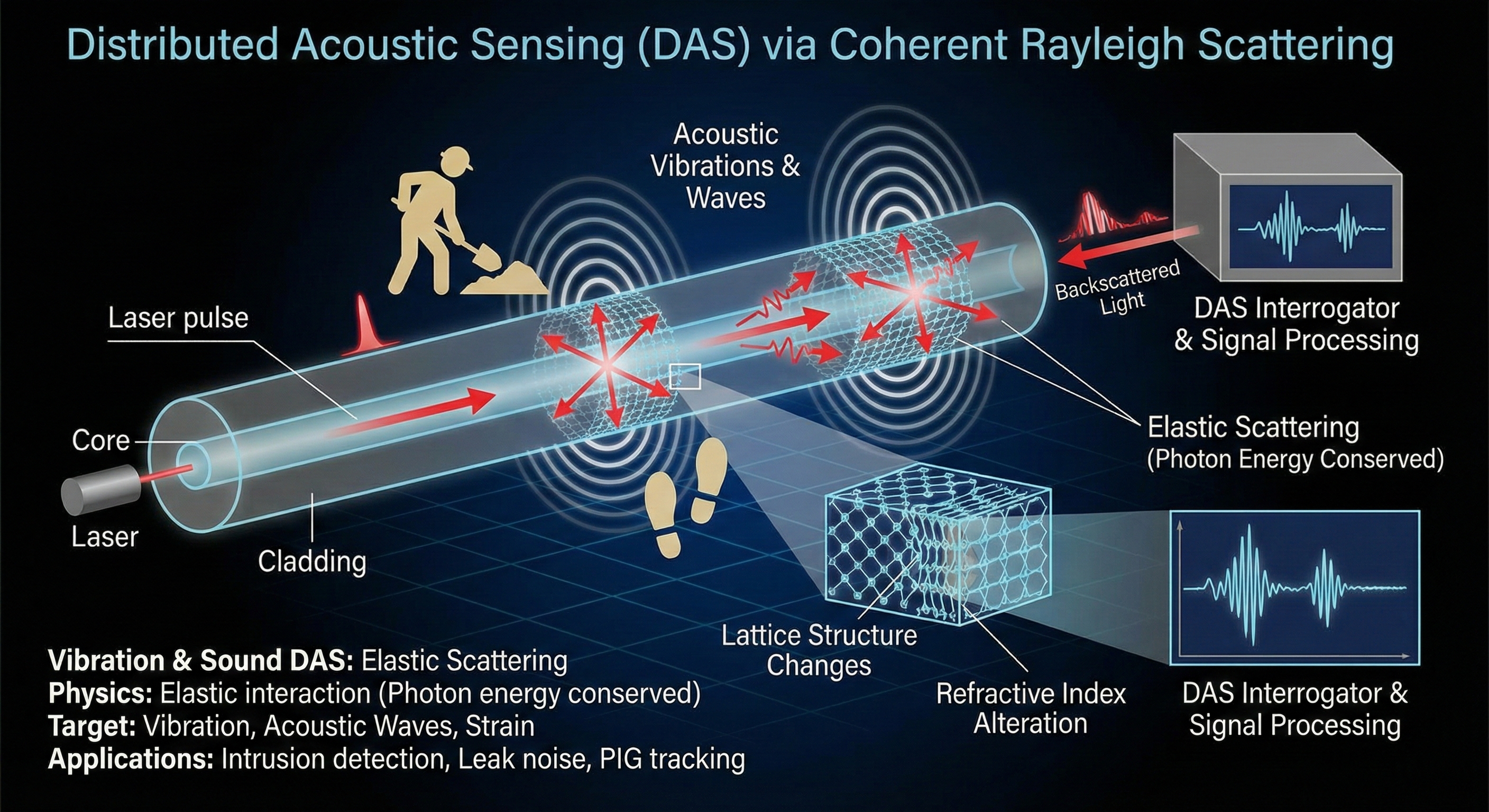

Schéma de principe de la diffusion Rayleigh élastique DAS

Schéma de principe de la diffusion Raman inélastique DTS

Chaleur et thermique

DTS : diffusion Raman inélastique

La détection de température distribuée utilise la diffusion Raman. Contrairement à la diffusion élastique, la diffusion Raman est une interaction inélastique dans laquelle les photons échangent de l’énergie avec les molécules de la fibre.

Le signal rétrodiffusé contient des composantes Stokes et Anti-Stokes. Comme le signal Anti-Stokes est très sensible à la température, le système calcule le profil de température le long de la fibre en comparant le rapport de signal à chaque emplacement.

Physique : diffusion inélastique, énergie des photons modifiée
Cible : température, points chauds, risque d’incendie et anomalies thermiques
Applications : surveillance des câbles électriques, tunnels, alarmes incendie et surveillance thermique des pipelines

Comment choisir selon l’application

Câbles électriques et tunnels de câbles

Recommandé : HZ-DTS
Raison : surveillance continue de la température, détection des points chauds et des itinéraires à risque d’incendie.

Pipelines pétrole et gaz

Recommandé : HZ-iDAS + HZ-DTS
Raison : le DAS détecte les interférences de tiers et les bruits de fuite ; le DTS détecte les schémas thermiques associés aux fuites.

Centres de données

Recommandé : HZ-DTS
Raison : surveillance des couloirs de câbles, des circuits de refroidissement liquide et des risques thermiques.

Sécurité périmétrique et surveillance des itinéraires

Recommandé : HZ-iDAS
Raison : détection des vibrations, des pas, des excavations, des mouvements de véhicules et des perturbations d’itinéraire.

Nos solutions de détection

Détection acoustique

Série HZ-iDAS-50

Système intelligent de détection acoustique distribuée. S’intègre à une plateforme de gestion basée sur l’IA.

Portée : Jusqu’à 50 km
Technologie : Rayleigh cohérent
Application : Sécurité des pipelines

Détection de température

Série HZ-DTS-1004

Détection linéaire de chaleur haute précision. Surveillance en ligne en temps réel des actifs thermiques critiques.

Portée : 12 km par canal
Technologie : OTDR Raman
Application : Câbles électriques, tunnels

Diagraphie de puits

Système FS-5100

Système DAS longue portée haute fidélité spécialement conçu pour la diagraphie de puits pétrole et gaz.

Fidélité : Imagerie souterraine haute résolution
Portée : 50 km sur un seul canal
Application : Analyse de réservoir

Contacter l’équipe commerciale

FAQ sur la détection distribuée par fibre optique

Questions fréquentes sur le DTS, le DAS, la détection de température par fibre optique et la détection acoustique distribuée.

Qu’est-ce que la détection distribuée par fibre optique ?

La détection distribuée par fibre optique utilise la fibre optique comme un support de détection continu. Au lieu d’installer des capteurs uniquement à des points fixes, la fibre elle-même devient une longue ligne de détection pour la température, les vibrations ou les événements acoustiques.

Quelle est la différence entre DTS et DAS ?

Le DTS mesure les variations de température le long du parcours de la fibre, tandis que le DAS détecte les vibrations et les événements acoustiques. Le DTS est généralement utilisé pour la température des câbles, les points chauds et les risques d’incendie. Le DAS est généralement utilisé pour l’intrusion, l’excavation, les bruits de fuite et les perturbations d’itinéraire.

Quand faut-il choisir le DTS ?

Choisissez le DTS lorsque la cible de surveillance génère une variation de température, par exemple une surchauffe de câble électrique, un risque d’incendie dans un tunnel, une fuite thermique de pipeline, une variation de température de réservoir ou une élévation de température des câbles dans un centre de données.

Quand faut-il choisir le DAS ?

Choisissez le DAS lorsque la cible de surveillance génère des vibrations ou une énergie acoustique, comme une excavation, un mouvement de véhicule, des pas, une interférence sur pipeline, un bruit de fuite ou une intrusion périmétrique.

Le DTS et le DAS peuvent-ils être utilisés ensemble ?

Oui. De nombreux actifs longue distance bénéficient des deux systèmes. Le DTS fournit une visibilité sur la température, tandis que le DAS fournit une perception des vibrations et des perturbations. Ensemble, ils permettent une surveillance plus complète au niveau de l’itinéraire.

Quels produits HERTZINNO sont recommandés pour la détection par fibre optique ?

HZ-DTS est recommandé pour la détection distribuée de température. HZ-iDAS est recommandé pour la détection acoustique distribuée. FS-5100 est recommandé pour les applications DAS en champ pétrolier et la diagraphie de puits.
