Page d’accueil > Caméras d’imagerie acoustique > camera-acoustique-portable > HA3T
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • Caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • ATEX HA3T acoustic and thermal camera
  • side of atex acoustic and thermal camera HA3TX
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • HA3TX acoustic and thermal camera with ATEX
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • Caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • ATEX HA3T acoustic and thermal camera

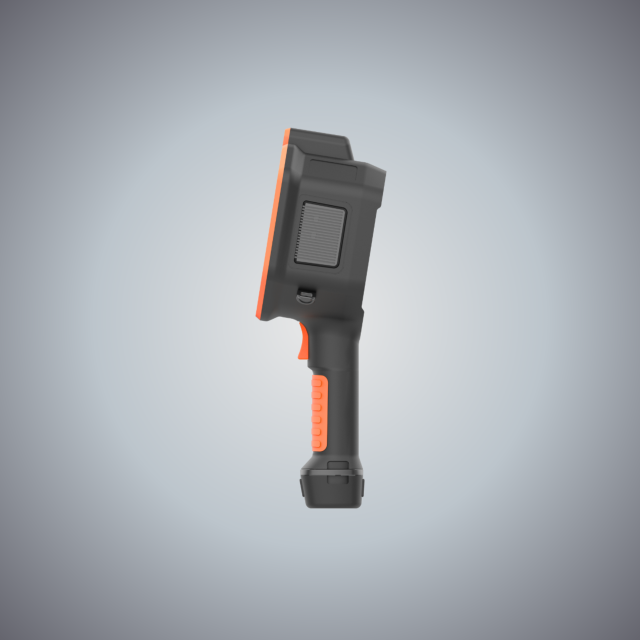

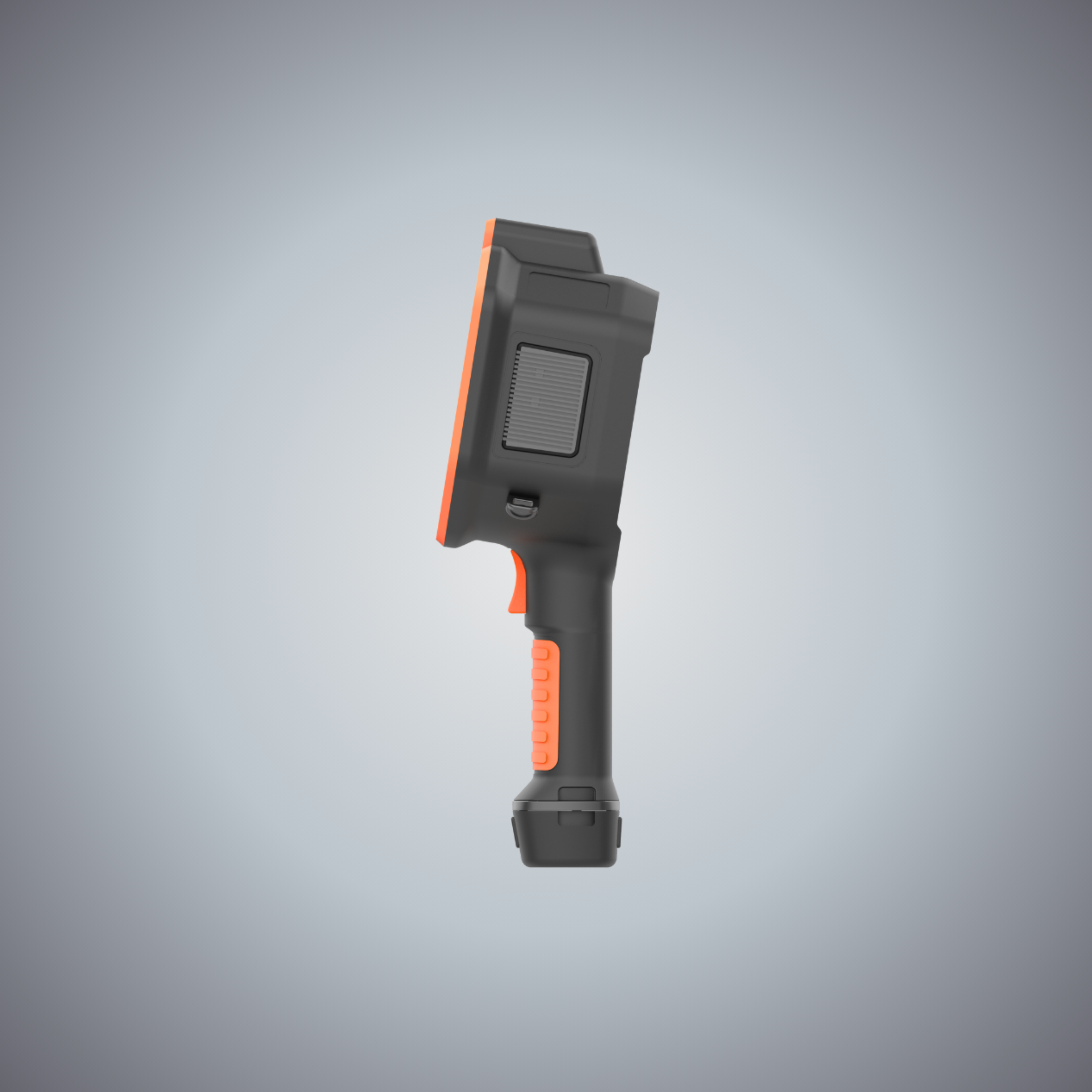

  • side of atex acoustic and thermal camera HA3TX
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO

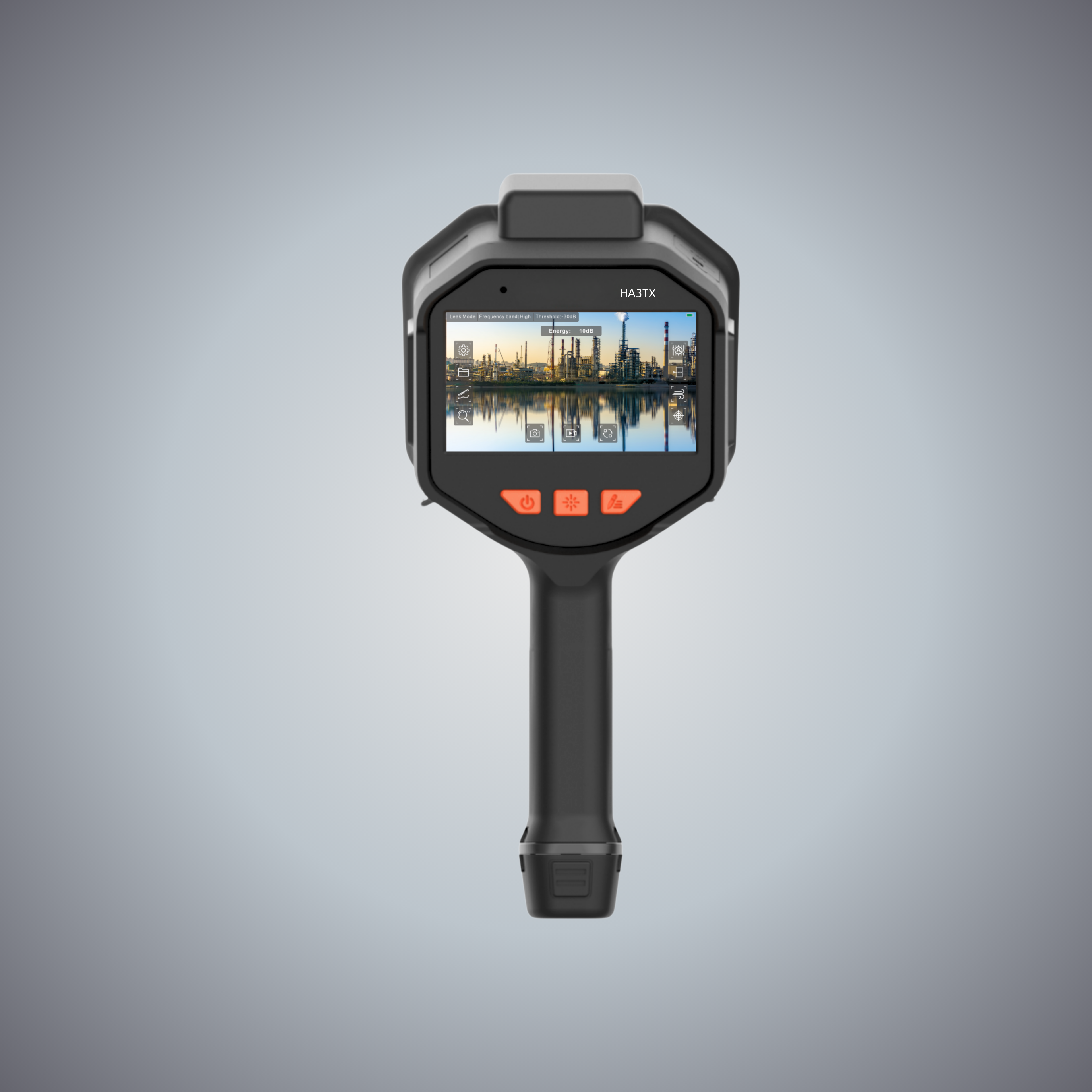

  • HA3TX acoustic and thermal camera with ATEX
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO

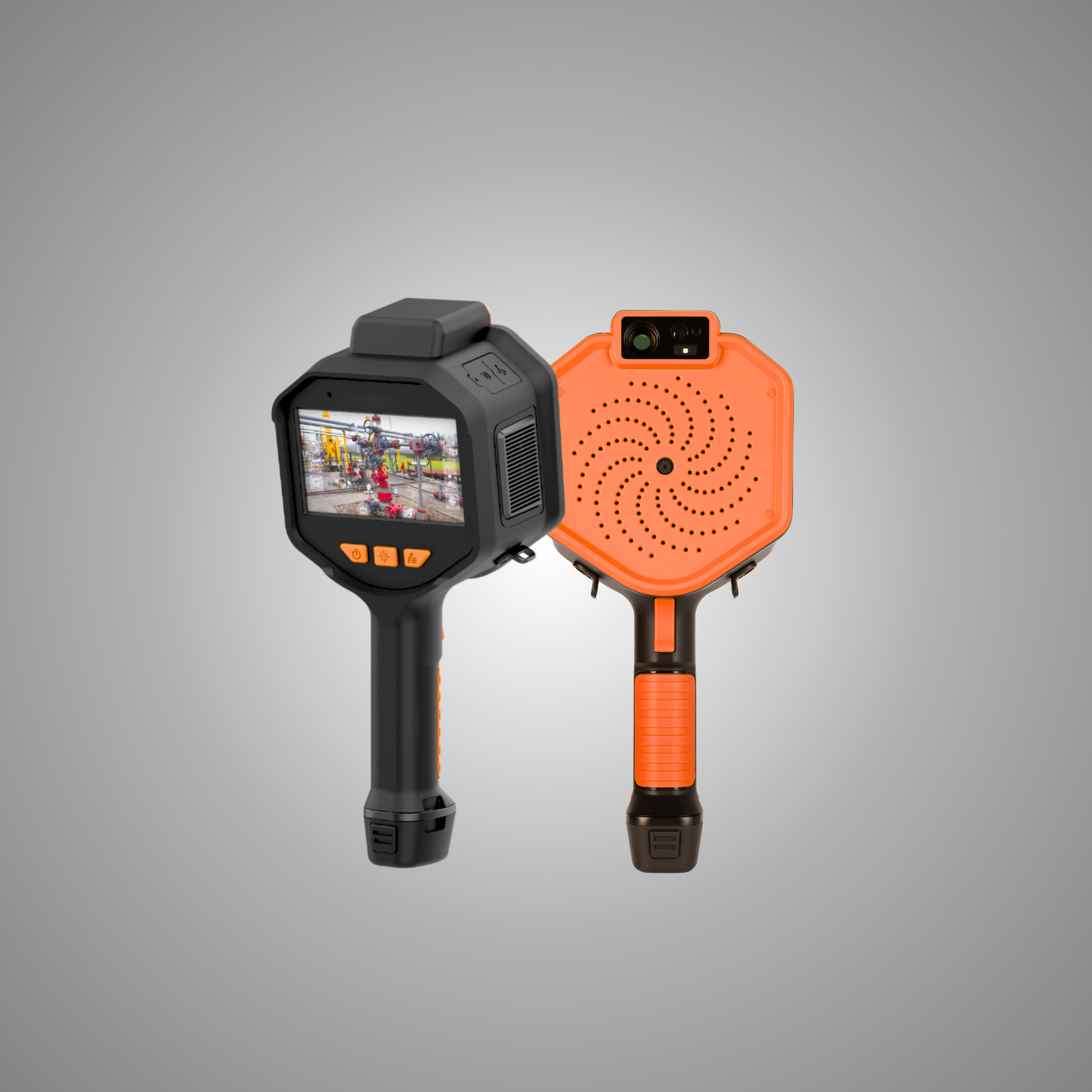

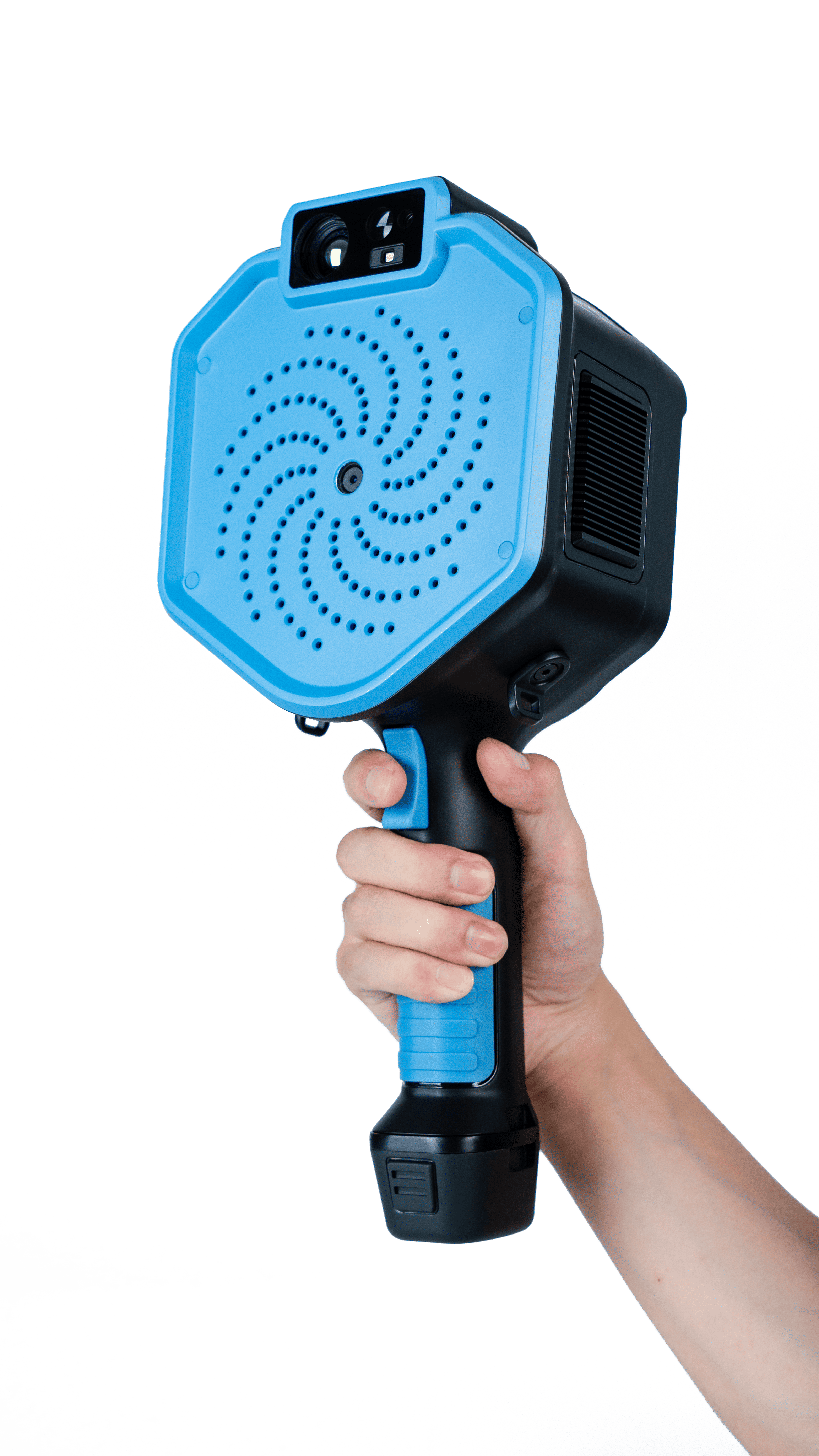

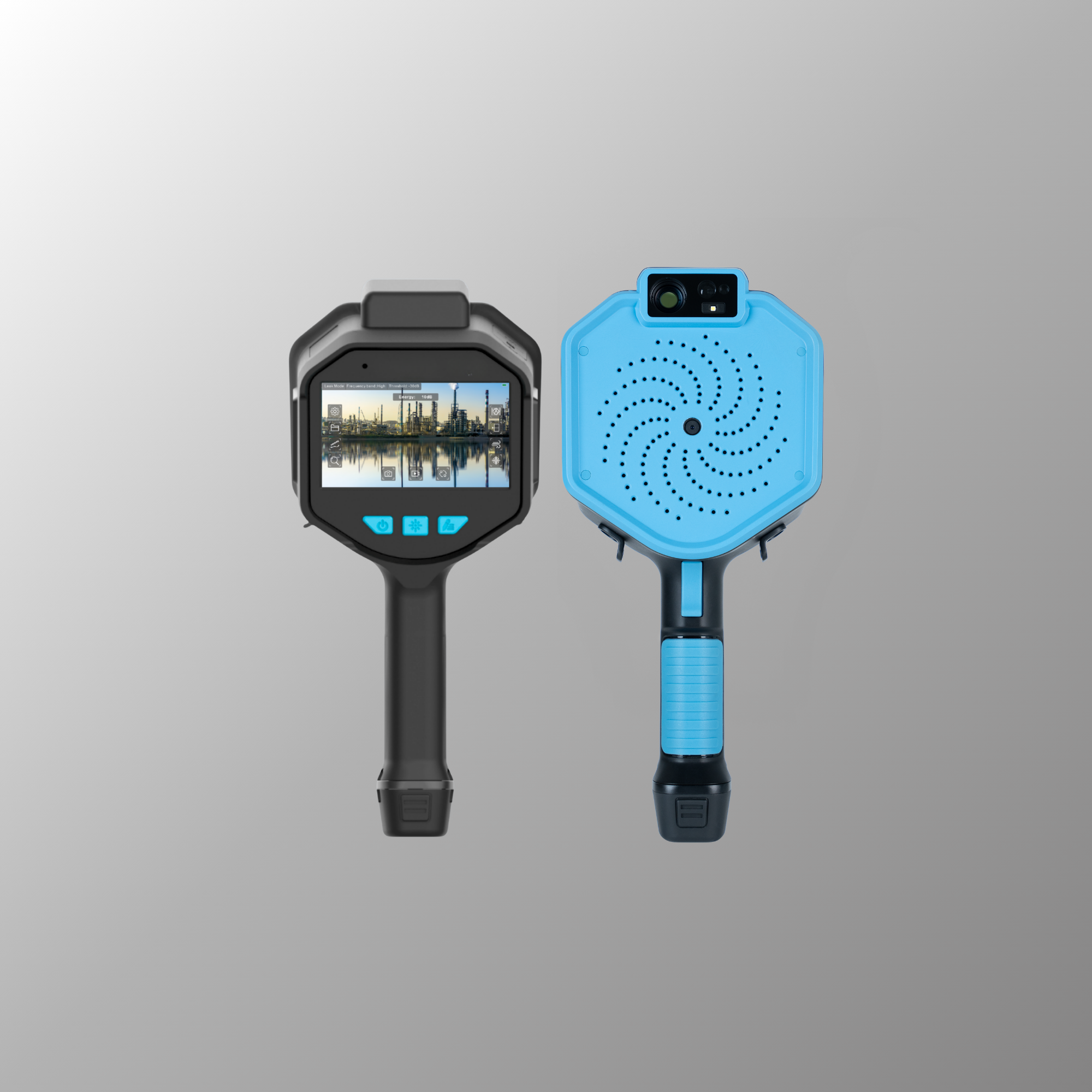

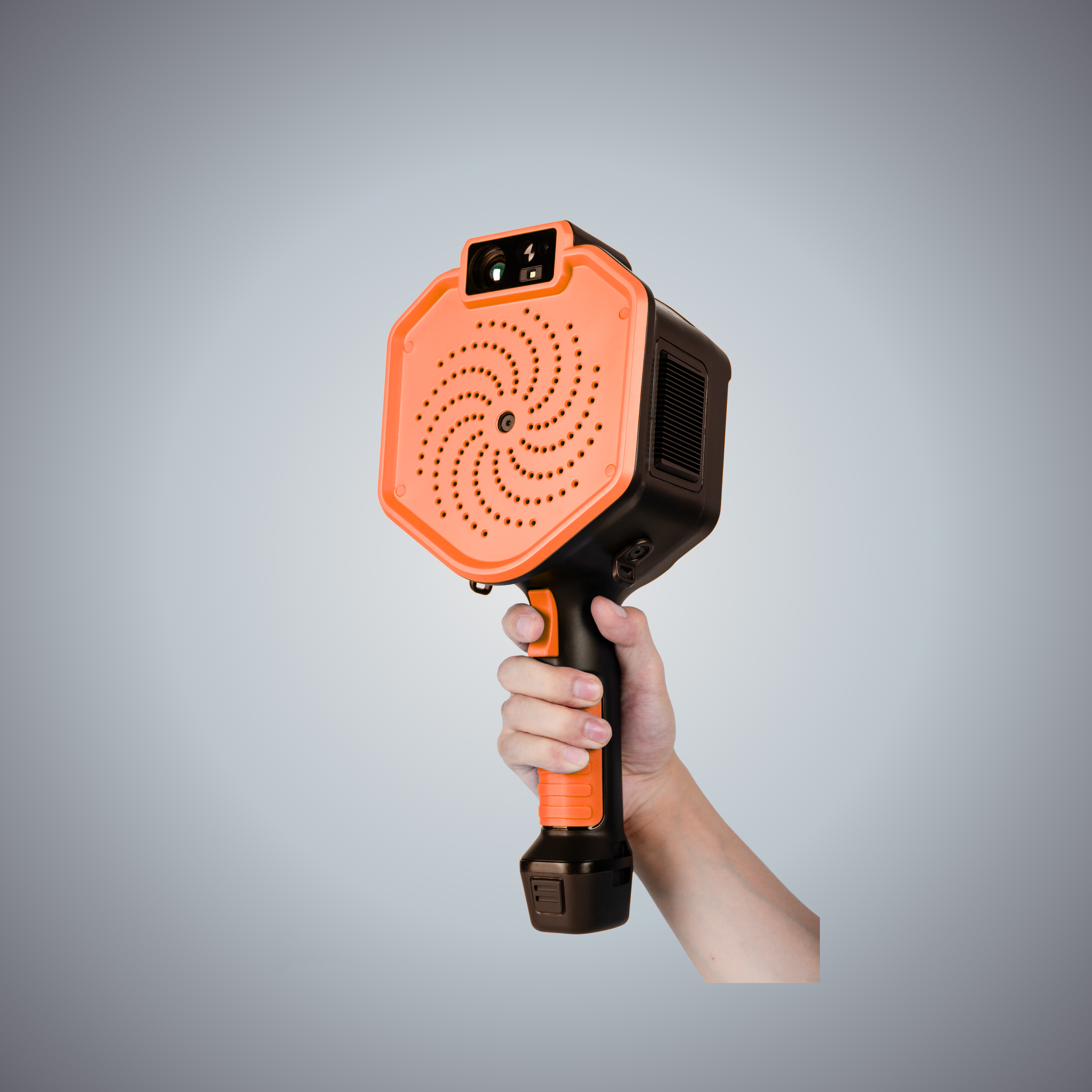

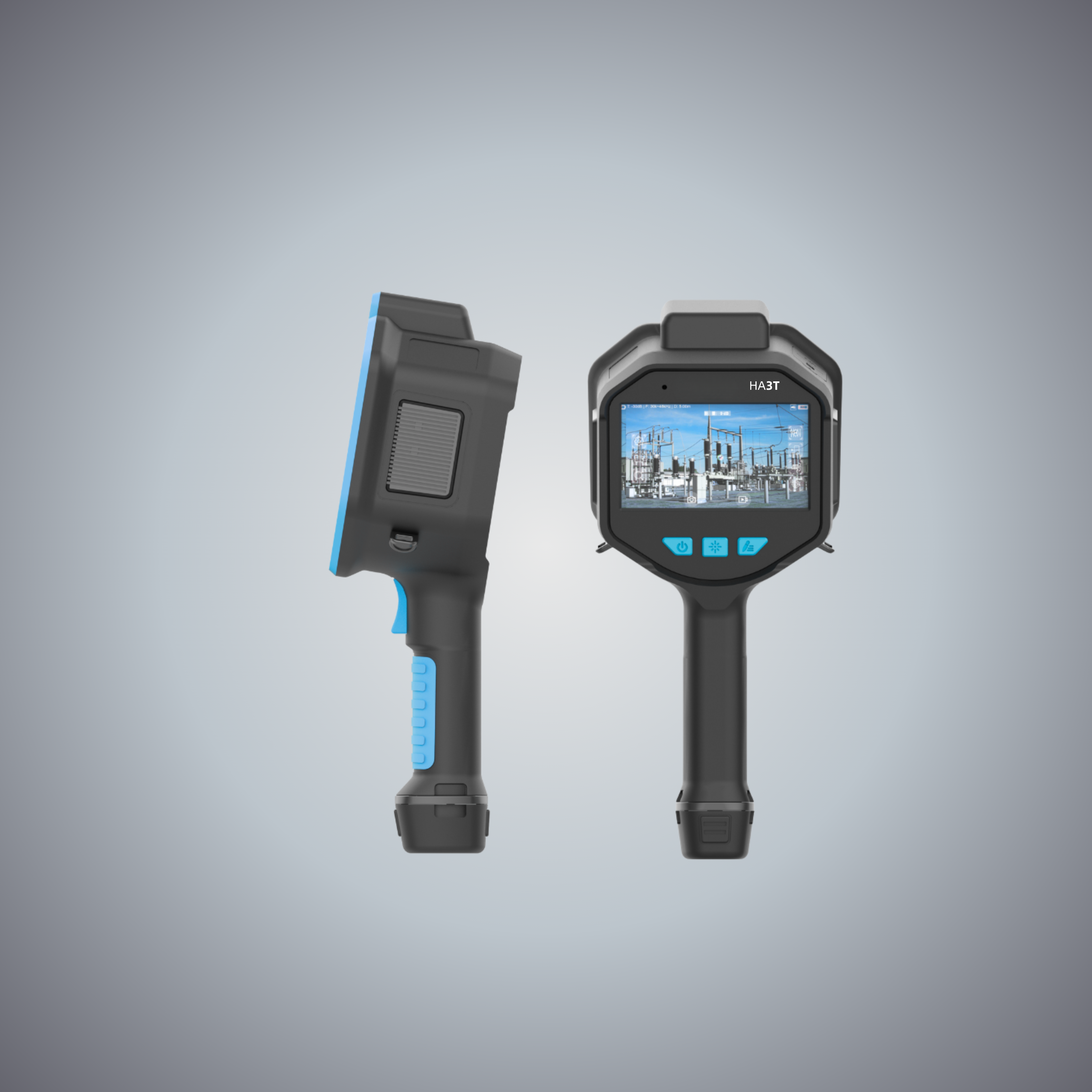

HA3T

Caméra acoustique et thermique industrielle pour la détection des décharges partielles, des fuites de gaz et des défauts mécaniques.
Capteurs
144 microphones MEMS
Bande passante
2 kHz ~ 150 kHz
Résolution thermique
640*512
NETD
40 m
Gamme spectrale
8 ~ 14 μm (LWIR)
Space Resolution
≤1 cm @ 1 m, 40 kHz
ATEX
HA3TX
Anti-Explosion:
ATEX
NON-ATEX
GET A QUOTE
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • Caméra acoustique et thermique de HERTZINNO
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • ATEX HA3T acoustic and thermal camera
  • side of atex acoustic and thermal camera HA3TX
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO
  • HA3TX acoustic and thermal camera with ATEX
  • HA3T,Hertzinno,La caméra acoustique et thermique de HERTZINNO

HA3 handheld acoustic camera for field inspection.

HA3 is a handheld acoustic imaging camera designed for industrial inspection. It uses a 144-channel MEMS microphone array and AI beamforming algorithms to visualize ultrasonic sound sources and help engineers locate gas leaks, partial discharge and abnormal mechanical noise. It is suitable for power, oil and gas, manufacturing, data center and heavy industry inspection workflows.

144

Digital MEMS microphones for high-density acoustic imaging.

2kHz–150kHz

Wide frequency bandwidth for audible and ultrasonic inspection.

0.3–210m

Operating distance for close-range and long-distance inspection.

<1kg

Lightweight handheld design for field maintenance teams.
Applications

Where HA3 is used

HA3 is suitable for portable inspection tasks where engineers need to quickly find and document sound-based faults.

Power

Substation & Grid Inspection

Inspect partial discharge, corona and abnormal electrical sound sources in substations, switchgear and power assets.

Oil & Gas

Leak Inspection

Locate pressurized gas leaks, compressed air leaks and abnormal acoustic sources around valves, flanges and process units.

Data Center

Electrical Room Inspection

Inspect electrical cabinets, switchgear, cooling equipment and cable areas for abnormal acoustic sources.

Manufacturing

Plant Maintenance

Detect compressed air leaks, mechanical noise and abnormal sound sources in production and maintenance areas.

Heavy Industry

Equipment Troubleshooting

Inspect motors, fans, pumps, conveyors and rotating machinery in high-noise industrial environments.

Product Family

Acoustic Imaging Cameras

Compare HA3 with HA3T, HA3LX and fixed online acoustic cameras for different inspection workflows.

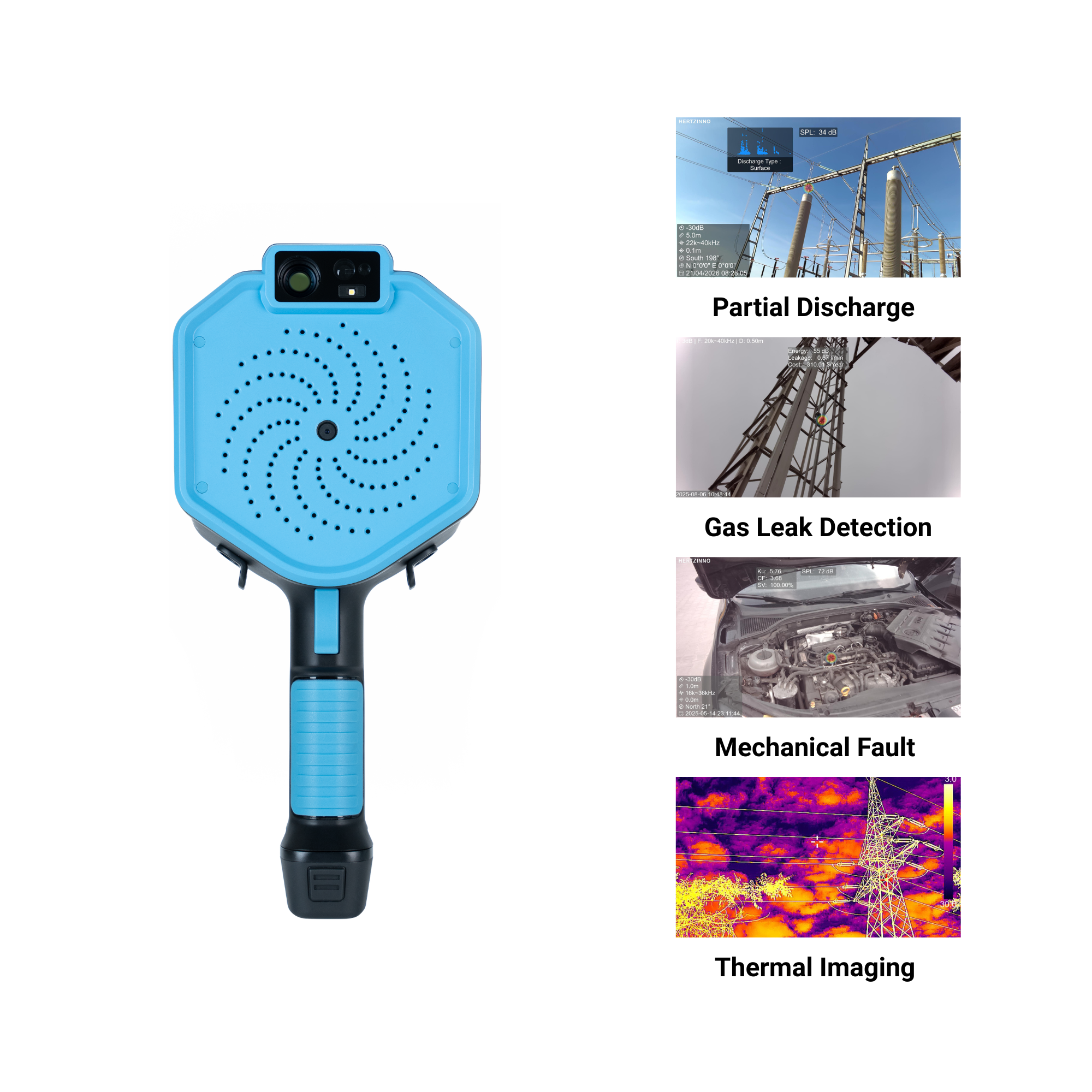

What HA3 helps engineers detect

HA3 turns invisible sound sources into visible acoustic heatmaps, helping maintenance teams find faults that are difficult to confirm by human hearing, visual inspection or periodic checks alone.
Gas Leak located by Acoustic Camera
Surface discharge on tower
Vibration detected by acoustic camera
Acoustic Camera for Partial discharge detected in substations
Gas Leak located by Acoustic Camera

Gas Leak Localization

Locate pressurized gas and compressed air leaks by visualizing ultrasonic leak emissions on screen.
Surface discharge on tower

Partial Discharge Inspection

Detect corona, tracking(surface & floating) and partial discharge sound sources in substations, switchgear and electrical assets.
Vibration detected by acoustic camera

Mechanical Fault Diagnosis

Identify abnormal sound from motors, bearings, pumps, fans and rotating equipment during field inspection.
Acoustic Camera for Partial discharge detected in substations

On-device Analysis

Process acoustic images and inspection data directly on the device for fast field decision-making.

From ultrasonic sound to visual inspection evidence.

HA3 series acoustic camera combines a high-density MEMS microphone array, beamforming algorithms and optical image overlay. The camera captures sound arrival differences, calculates the sound source direction and displays the result as an acoustic heatmap over the visual image.
HOW IT WORKS

01

Sound Capture
144 digital MEMS microphones capture audible and ultrasonic sound signals from the target area.

02

Beamforming
AI beamforming algorithms suppress background noise and focus on target sound sources.

03

Visual Overlay
Acoustic heatmaps are displayed over HD optical images for intuitive source localization.

04

Inspection Output
Engineers can capture images, videos, annotations and inspection records for maintenance reporting.
Technical Specifications

Core HA3 specifications

Key parameters from the HA3 product specification for inspection range, acoustic performance, imaging, storage, power and field operation.

Microphone Array
144 digital MEMS microphones
Frequency Bandwidth
2 kHz – 150 kHz
Localization Accuracy
±1°; space resolution ≤1 cm @ 1 m, 40 kHz
Operating Distance
0.3 m – 210 m
Detection Applications
Partial discharge detection, gas leakage localization and mechanical noise detection
Optical Camera
13 MP; 72°±3° FOV; 4K photo image resolution
Display
5-inch touch screen, 1920×1080P display resolution
Storage & Data
128 GB storage; USB, Wi-Fi and Bluetooth data transmission
Battery
Two rechargeable Li-ion batteries; 3.5h Normal mode, 7h Standby mode
Protection & Environment
IP54; working temperature -20°C to 55°C; weight less than 1 kg

Download

Choose the right HA3 series model
HA3 is the general handheld acoustic camera. Choose another model when your workflow requires thermal imaging, methane verification or online fixed monitoring.
Hertzinno

HA3T

 Acoustic and Thermal Lens
Partial Discharge Detection
PRPD Graph with AI
Temperature Measurement
Hertzinno

HA3LX

 Acoustic and TDLAS
Gas Leak Detection
Methane Concentration Measurement
ATEX Proof
Hertzinno

FA371T

 Acoustic & Thermal
PD & Gas Leak Detection
7*24 Monitoring
ATEX Proof

FAQ sur les caméras acoustiques et thermiques Hertzinno
À propos des caméras acoustiques, Hertzinno propose un modèle spécifique pour le secteur de l'énergie.

Quel est l'avantage de la technologie à double capteur de la HA3T ?

La HA3T combine l'imagerie acoustique et l'imagerie thermique, permettant aux équipes de maintenance de vérifier les défauts à l'aide de deux phénomènes physiques : le son (ex : friction, turbulence) et la chaleur (ex : surchauffe de composants). Cette double vérification réduit considérablement les faux positifs lors des inspections mécaniques et électriques.

Quelle est la résolution thermique de la HERTZINNO HA3T ?

La HA3T est équipée d'un capteur thermique à l'oxyde de vanadium non refroidi de haute performance avec une résolution de 640 × 512 pixels, fournissant des images thermiques nettes et supérieures à celles de nombreuses caméras thermiques industrielles standard.

La HA3T peut-elle détecter les décharges partielles ?

Oui, la HA3T est extrêmement efficace pour la détection des décharges partielles (PD) sur les équipements à haute tension. Elle ne se contente pas de localiser la source sonore de la décharge partielle, mais peut également identifier les points chauds associés causés par le stress électrique, garantissant ainsi un diagnostic complet.

Pourquoi le capteur thermique intégré de la HA3T est-il meilleur que les accessoires modulaires ?

La conception intégrée de la HA3T élimine les risques de connecteurs cassés ou de modules perdus, fréquents avec les accessoires externes. Elle offre une protection d'indice supérieur (IP54) contre la poussière et l'eau, garantissant une durée de vie opérationnelle plus longue. De plus, les capteurs intégrés sont calibrés en usine pour un alignement parfait, supprimant ainsi la nécessité d'une correction manuelle de la parallaxe sur le terrain.

Est-ce que la HA3T nécessite un assemblage ou un étalonnage avant utilisation ?

Non. Grâce à son architecture tout-en-un, la HA3T est prête à l'emploi instantanément. Les 144 microphones et l'objectif thermique fonctionnent en parfaite synchronisation dès la sortie de l'emballage, offrant une commodité maximale pour les équipes de maintenance.

Hertzinno

Need help choosing the right acoustic camera?

Tell us your inspection target, working distance, environment and fault type. HERTZINNO will help you choose the right HA3 series model and inspection workflow.
