HZ0103003

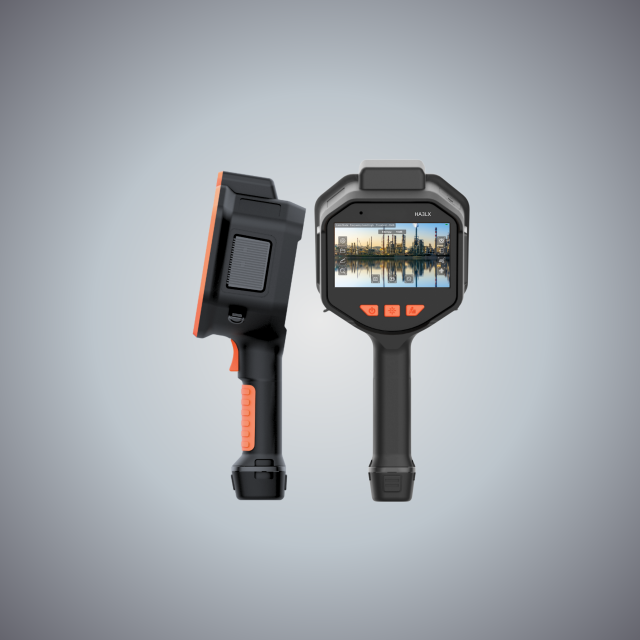

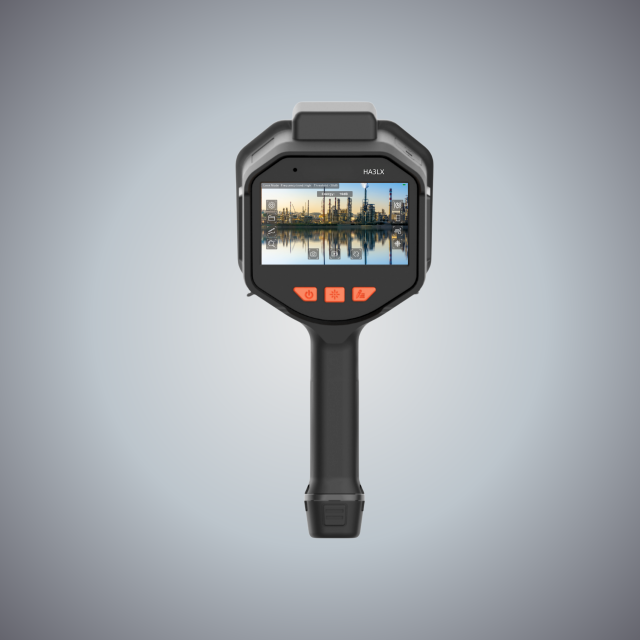

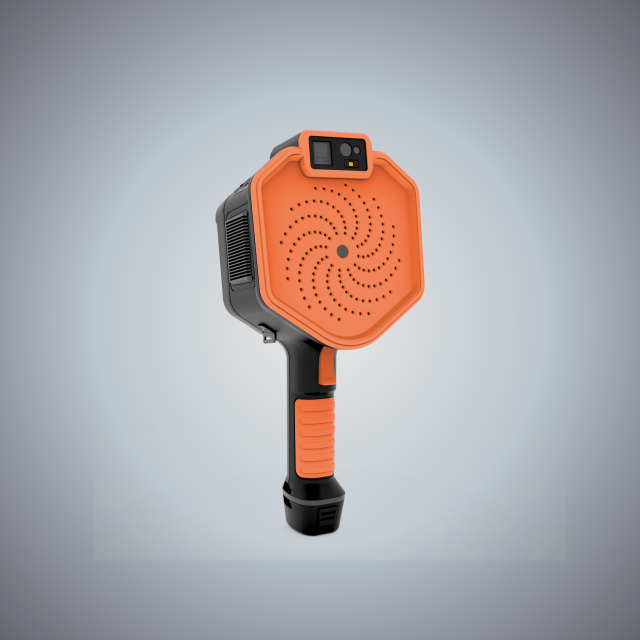

La caméra acoustique et laser de troisième génération Hertzinno intègre 144 capteurs microphones MEMS de pointe avec positionnement multimode et algorithmes d'IA améliorés, offrant une solution plus légère, plus rapide et plus intelligente pour la détection des fuites de gaz, le diagnostic des pannes mécaniques et la détection des décharges partielles.
Conçue pour la précision et l'efficacité, cette caméra permet aux professionnels de l'industrie de capturer et de quantifier des sources acoustiques complexes dans des scénarios réels.
CARACTÉRISTIQUE PRINCIPALE
|
Model |
HA3 |
|
Acoustic |
|
|
Microphones |
144 Digital MEMS Microphones |
|
Frequency Bandwidth |
2kHz ~ 150 kHz |
|
Dynamic Range |
-30 dB~120 dB |
|
Minimum Imaging Sensitivity |
10 kHz: 3 dB SPL 20 kHz: -15 dB SPL 40 kHz: -5 dB SPL 60 kHz: 10 dB SPL 80 kHz: 35 dB SPL 100 kHz: 45 dB SPL |
|
Operating Distance |
0.3 m ~ 210 m |
|
Dynamic Range of Multiple Targets |
0 dB~18 dB |
|
Space Resolution |
≤1 cm @1 m, 40 kHz |
|
Microphone Self-Check |
Support |
|
Laser Module |
|
|
Sensor |
Class IIIR LASER TYPE |
|
Detecting Gas Type |
Methane |
|
Measuring Principle |
TDLAS |
|
Detecting Distance |
30m(80% reflectance) |
|
Static Detection Limit |
5ppm*m |
| Response Time |
0.2s |
|
Measuring Range |
0 ~ 50,000ppm*m |
|
General |
|
|
Optical Camera |
13 MP |
|
Camera FOV |
72°±3° |
|
Fill Light |
LED Light |
|
Image Resolution |
4K ( 3840 × 2160 ), 1080P |
|
Digital Zoom |
1/2/4/8 |
|
Video Image Resolution |
1920 × 1080 @ 30 fps, 1920 × 1080 @ 60 fps |
|
Storage |
128 GB micro-SD Card |
|
Annotation |
Text, Voice, Photo, Tags |
|
E-Compass |
Support |
|
Display |
5-inch, Capacitive Touch Screen, 1920*1080 |
|
Wi-Fi & Bluetooth |
IEEE 802.11a/b/g/n/ac 2.4G/5G & BT4.2 |
|
Weight |
Less than 1.2 kg |
|
Dimension |
333 mm*152 mm*115 mm |
|
Working Temperature Range |
-20℃ ~ 55 ℃ |
|
Storage Temperature Range |
-40℃ ~ 85 ℃ |
|
Humidity |
10%~95% ( non-condensing ) |
|
Laser Distance Measurement |
0.1 – 30 m(±1 mm) (Laser Class II, 620 -690 nm, ＜1 mw) |
|
Data Transmission |
USB, Wi-Fi, Bluetooth |
|
USB Port |
Type-C |
|
Battery |
Li-Ion Rechargeable Battery |
|
Operation Time* |
4 hours for use |
|
Charging Time |
2.5 h ( from 10% to 90%) PD Fast Charging |
|
Protection Level |
IP54 |
|
ATEX |
Ex ib lIC T4 Gb Ex ib llIC T80℃ Db |
|
Tripod Mount |
UNC 1 /4-20 |
La HA3LX offre une alternative plus intelligente, quantitative et rentable à l'imagerie optique du gaz (OGI) en combinant la première technologie hybride acoustique et laser au monde.
| Caractéristiques comparatives |
Premier Hybride au Monde
HERTZINNO HA3LX
|
Caméra OGI refroidie traditionnelle |
|---|---|---|
| Cœur technologique | Imagerie acoustique + Laser TDLAS Vérification par double capteur | Imagerie Optique du Gaz (Thermique)Visualisation par capteur unique |
| Quantification du méthane | Temps réel (ppm·m) Vérifiez instantanément la concentration | Visuelle uniquementNécessite des dispositifs supp. |
| Distance de détection |
Jusqu'à 200m (Acoustique) 30m (Laser TDLAS) |
VariableNécessite souvent une grande proximité |
| Principe de fonctionnement | "Entendre et Vérifier" Scan rapide par le son, confirmation par laser | "Voir"Balayage lent pour visualiser le nuage de gaz |
| Certification ATEX | Ex ib IIC T4 Gb Sécurisée pour zones dangereuses 1 & 2 | OuiSouvent lourde et encombrante |
| Coût et ROI | Rentable Faible CapEx, haute rapidité | OnéreuxInvestissement initial élevé |
