Imagerie acoustique pour le diagnostic des équipements rotatifs

Au-delà des vibrations : l'avenir du diagnostic des équipements rotatifs

Dans la fabrication moderne, les équipements rotatifs tels que les moteurs, les boîtes de vitesses et les ventilateurs constituent le « cœur » de la chaîne de production. Les temps d'arrêt imprévus de ces actifs critiques entraînent souvent des pertes de production incroyablement coûteuses.

Les ingénieurs de maintenance expérimentés peuvent souvent juger de l'état des équipements en « écoutant », mais dans des environnements d'usine bruyants atteignant 80 à 100 dB, trouver la source de sons anormaux avec l'oreille humaine ou des stéthoscopes traditionnels à point unique revient à chercher une aiguille dans un botte de foin.

Today, industrial acoustic imaging technology is changing this reality. By capturing the sound field distribution through a microphone array and generating a real-time heat map of the sound source, acoustic cameras can pinpoint the location of the abnormal sound source, shortening troubleshooting times from hours to mere minutes.

Défauts courants des machines tournantes et leurs signatures acoustiques

Le bruit caractéristique est généré par des défauts dès les premiers stades, se manifestant souvent par des signaux acoustiques à haute fréquence et des micro-vibrations. Avec des caméras acoustiques, nous pouvons capturer intuitivement les bruits de quatre défauts mécaniques typiques :

1. Dommages de roulement : se présentent souvent sous la forme d'un frottement à haute fréquence ou de cognements périodiques.
2. Déséquilibre de la lame : Une répartition inégale de la masse dans les ventilateurs ou les pompes provoque une rotation à fréquence spécifique. noise.
3. Désalignement de la lame : les écarts d'installation provoquent un bruit aérodynamique périodique ou un frottement mécanique pendant le fonctionnement.
4. Roller Abnormality: Wear in conveyor belts or rolling mills leads to irregular friction and collision sounds.

Au-delà de la surface : alerte précoce utilisant "Kurtosis" et "Crest Factor"

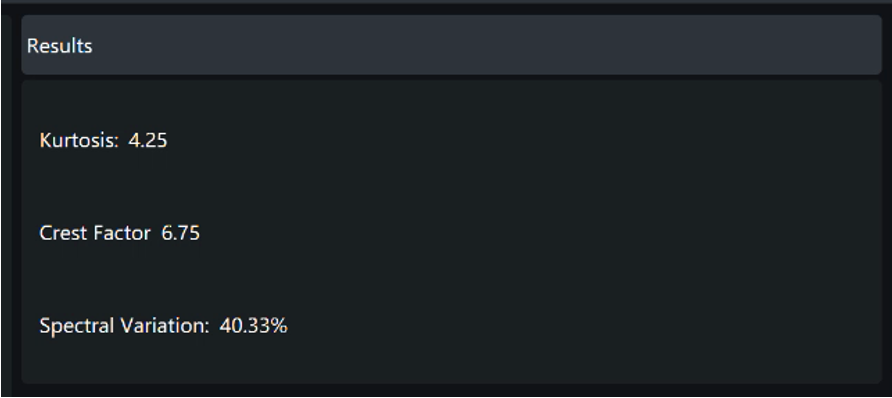

Il ne suffit pas de "voir" le son ; une véritable maintenance prédictive nécessite une analyse quantitative approfondie. Dans le système de diagnostic du bruit mécanique de Hertzinno, nous introduisons deux indicateurs statistiques cruciaux : le facteur de crête (CF) et l'aplatissement. are.

• Kurtosis : Une mesure statistique qui vous indique la fréquence et l'extrême des impulsions dans la distribution du signal.
• Suivi de l'évolution acoustique d'un Défaut :
•

1. Étape de défaut précoce : l'aplatissement augmente fortement et déclenche une alarme en premier. Des impulsions clairsemées et brusques modifient radicalement la distribution statistique bien avant que les valeurs de vibration RMS (Root Mean Square) ne montrent un changement notable. Simultanément, CF augmente également, car les pics augmentent plus rapidement que le RMS.

1. Stade de défaut en développement : les deux indicateurs augmentent à mesure que les impulsions deviennent plus fortes et plus fréquentes. Notamment, une fois que cet indicateur (Kurtosis) atteint son apogée (par exemple, lorsqu'un roulement tombe complètement en panne et forme un bruit continu à large bande), il commence à diminuer. default.
2. Flux de travail d'inspection standardisé : les meilleures pratiques de Hertzinno

Pour obtenir les données mécaniques anormales les plus précises sur les sites industriels complexes, l'équipe Hertzinno a résumé un guide de configuration standardisé basé sur la série HA3 de nouvelle génération. (équipé d'un réseau de 144 canaux et de capacités ultra-large bande) :

Paramètres : Réglez la bande de détection sur 20 ~ 40 kHz (mode M). Cette gamme haute fréquence filtre efficacement la plupart des bruits de fond basse fréquence dans l'atelier, extrayant avec précision les caractéristiques haute fréquence du frottement mécanique. 24h/24 et 7j/7 : systèmes de surveillance des empreintes vocales en ligne

Pour les actifs essentiels où le coût des temps d'arrêt est extrêmement élevé ou où l'environnement d'exploitation est dangereux, Hertzinno propose également un système de surveillance des empreintes vocales en ligne. dimensions, suivez les tendances de changement de voix, identifiez les caractéristiques sonores de l'environnement et offrez une adaptabilité améliorée des scénarios pour une solution de maintenance prédictive entièrement automatisée.

1. Conclusion L'imagerie acoustique industrielle n'est pas seulement une « caméra qui voit le son » ; il s'agit d'un système sophistiqué d'analyse de données acoustiques. En capturant des bruits anormaux infimes avec un réseau de 144 canaux de précision et en combinant une analyse quantitative approfondie du facteur de crête et de l'aplatissement, Hertzinno s'engage à rendre le « battement de cœur » de chaque pièce d'équipement rotatif clairement audible, faisant ainsi des temps d'arrêt imprévus une chose du passé. Nos caméras de surveillance acoustique en ligne fournissent des flux de données continus, des alarmes automatiques basées sur les seuils Kurtosis/CF et une intégration transparente dans l'écosystème IoT de votre usine.
2. N'attendez pas la prochaine panne.
3. Data Capture: Aim at the suspicious equipment and take at least 5 photo pictures or a 5s video to ensure the system captures enough comprehensive voiceprint data for subsequent CF and Kurtosis calculations.

 Moving Towards 24/7: Online Voiceprint Monitoring Systems

For core assets where the cost of downtime is extremely high or the operating environment is hazardous, Hertzinno also offers an online voiceprint monitoring system.

This system can provide 24/7 monitoring of acoustic dimensions, track voice change trends, identify environmental sound characteristics, and deliver enhanced scenario adaptability for a fully automated predictive maintenance solution.

Conclusion Industrial acoustic imaging is not just a "camera that sees sound"; it is a sophisticated acoustic data analysis system. By capturing minute abnormal noises with a precision 144-channel array and combining deep quantitative analysis of Crest Factor and Kurtosis, Hertzinno is dedicated to making the "heartbeat" of every piece of rotating equipment clearly audible, making unplanned downtime a thing of the past.

Want to see how the Hertzinno HA3 series acoustic cameras perform on your factory floor? 👉 [Click here] to schedule a free on-site mechanical diagnostic demonstration.Take the Next Step: 24/7 Autonomous Surveillance

For critical assets where manual inspection is not enough, Hertzinno offers a permanent solution. Our online acoustic monitoring cameras provide continuous data streams, automatic alarming based on Kurtosis/CF thresholds, and seamless integration into your factory's IoT ecosystem.

Don't wait for the next breakdown.

👉 Discover our Online Acoustic Monitoring Solutions
