Application: Détection des décharges partielles et analyse comparative des performances dans les sous-stations 400 kV/132 kV
Clients : REE (Red Eléctrica de España) et Iberdrola
Produit: Caméra d'imagerie acoustique Hertzinno HA3

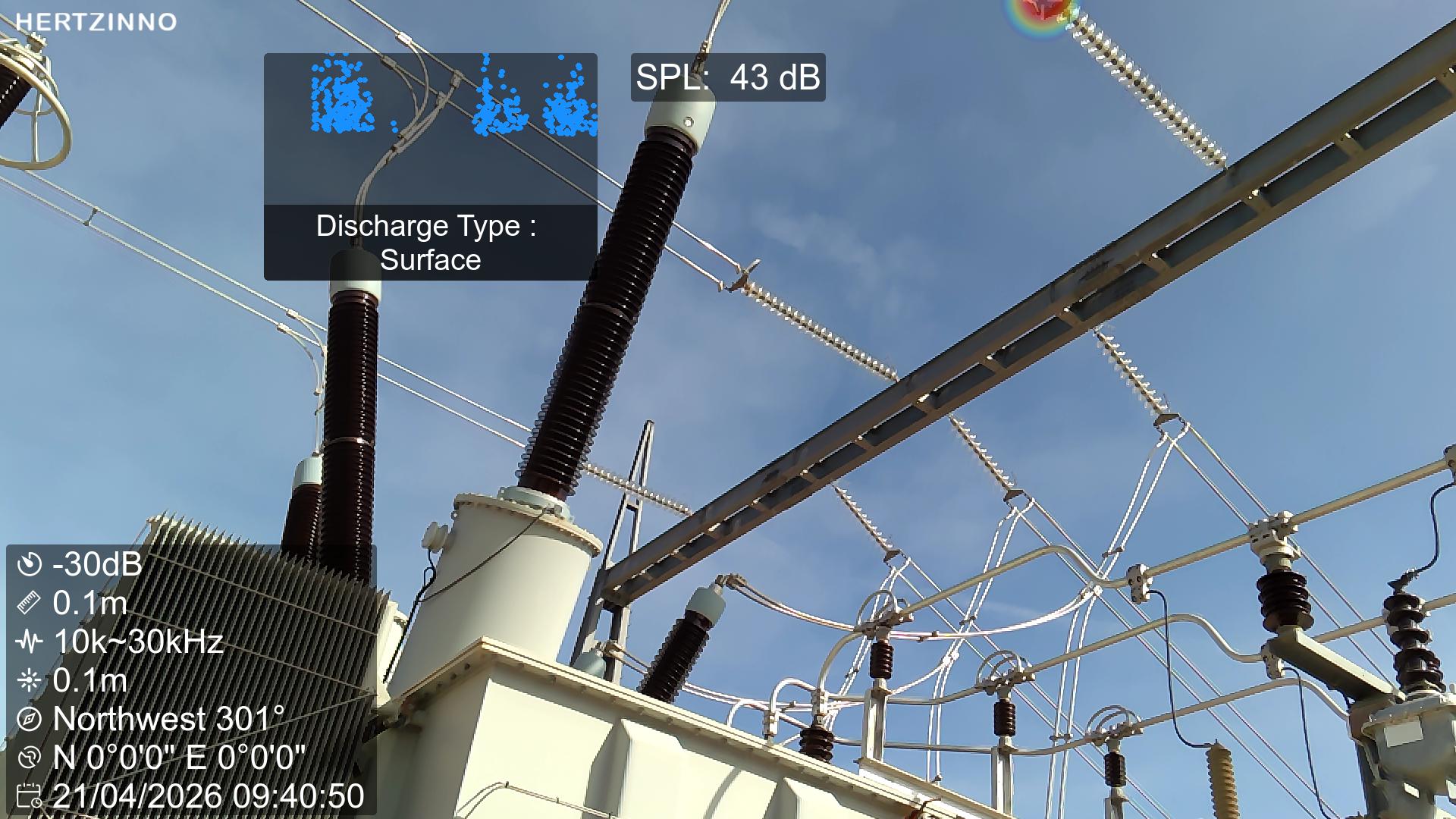

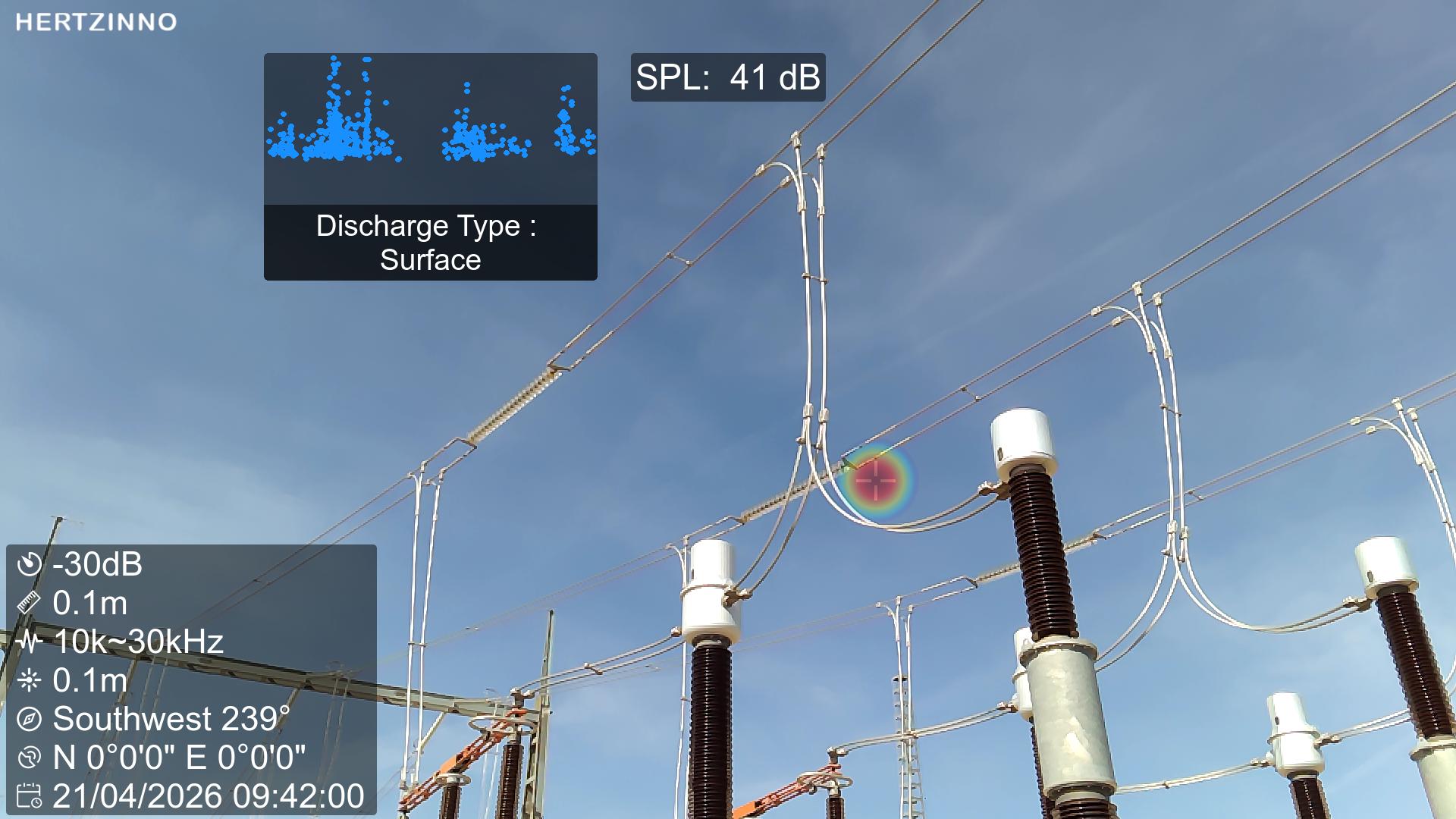

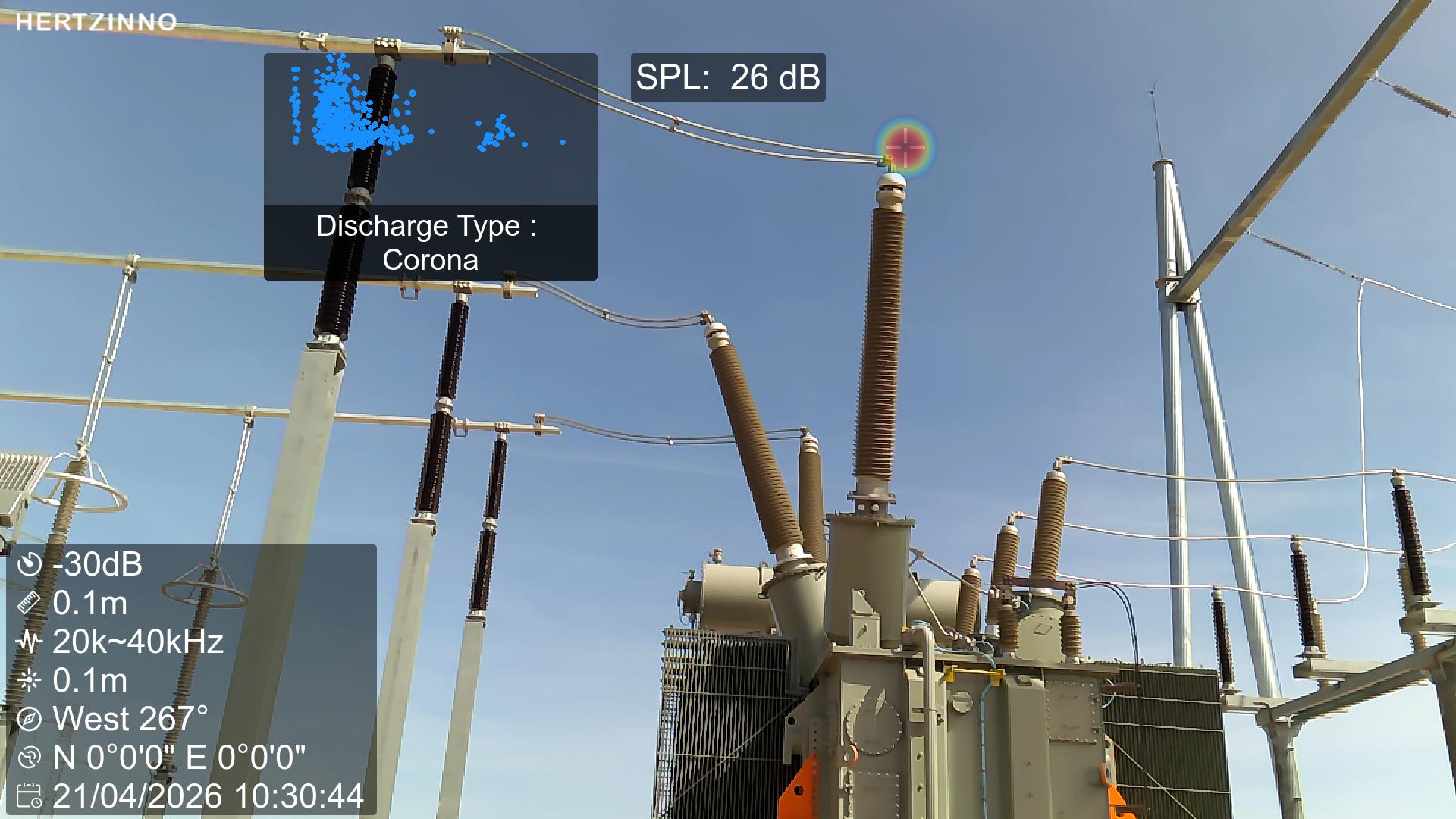

Le marché espagnol de l'énergie est depuis longtemps dominé par des marques internationales bien établies, Iberdrola ayant opté pour le Fluke ii905/15 comme référence pour les contrôles des décharges partielles (DP). Afin de remettre en question cette situation, le Hertzinno HA3 a été testé sur le terrain dans un poste de transformation de 400 kV géré conjointement par le gestionnaire de réseau espagnol REE et Iberdrola.
Les tests ont été réalisés dans un environnement haute tension de 400 kV, exigeant une capacité anti-interférences et une précision de détection exceptionnelles.
Le client connaissait déjà l'interface et la présentation des données d'un concurrent, ce qui le rendait naturellement sceptique face à une solution alternative.
Une réunion technique ultérieure a exigé que l'appareil résiste à des questions approfondies sur les impacts des paramètres d'analyse, les ajustements de la plage dynamique du champ sonore, et plus encore — chaque détail serait examiné avec soin.

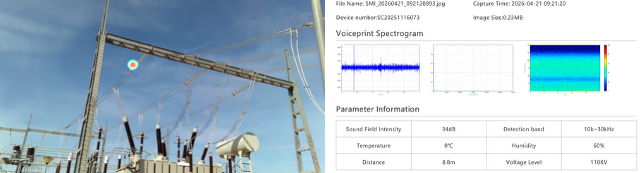

Le logiciel d'analyse PC permet aux utilisateurs de régler des paramètres tels que : tension de fonctionnement, température, humidité et distance Cela a soulevé une préoccupation légitime : les saisies manuelles pourraient-elles altérer les résultats de l’analyse, rendant ainsi les conclusions susceptibles de manipulation ?
La conception logicielle du HA3 apporte une réponse transparente : L'influence de ces paramètres sur l'analyse PD est négligeable. Même avec une humidité extrême, le résultat final ne fluctue que de 3 à 5 %. Ainsi, quelles que soient les corrections apportées aux paramètres environnementaux lors de l'établissement du rapport, l'intensité et la localisation des potentiels évoqués (PE) obtenues avec le HA3 restent extrêmement stables, garantissant ainsi l'équité et l'objectivité des données en toutes circonstances.
Le HA3 est équipé de capteurs embarqués de haute précision qui mesurent en temps réel la température ambiante, l'humidité et la pression atmosphérique, et les intègrent automatiquement au modèle d'évaluation des décharges partielles. Lorsque les utilisateurs saisissent manuellement les paramètres dans le logiciel, le système remplace les valeurs mesurées en interne par les données manuelles Ce système offre une marge de correction flexible pour les conditions particulières (par exemple, l'obstruction du capteur ou les variations du microclimat). Cette commutation transparente entre deux modes permet aux techniciens de terrain de garder le contrôle total tout en préservant la traçabilité complète des données.

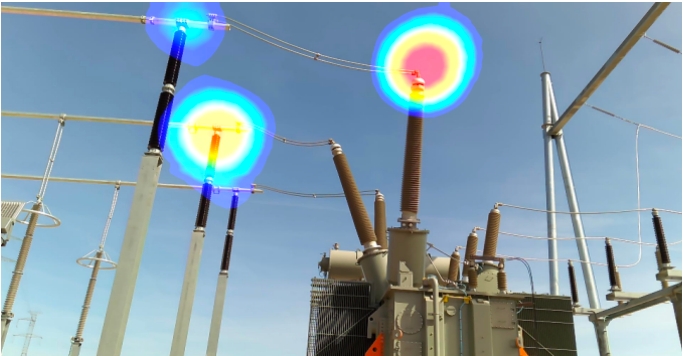

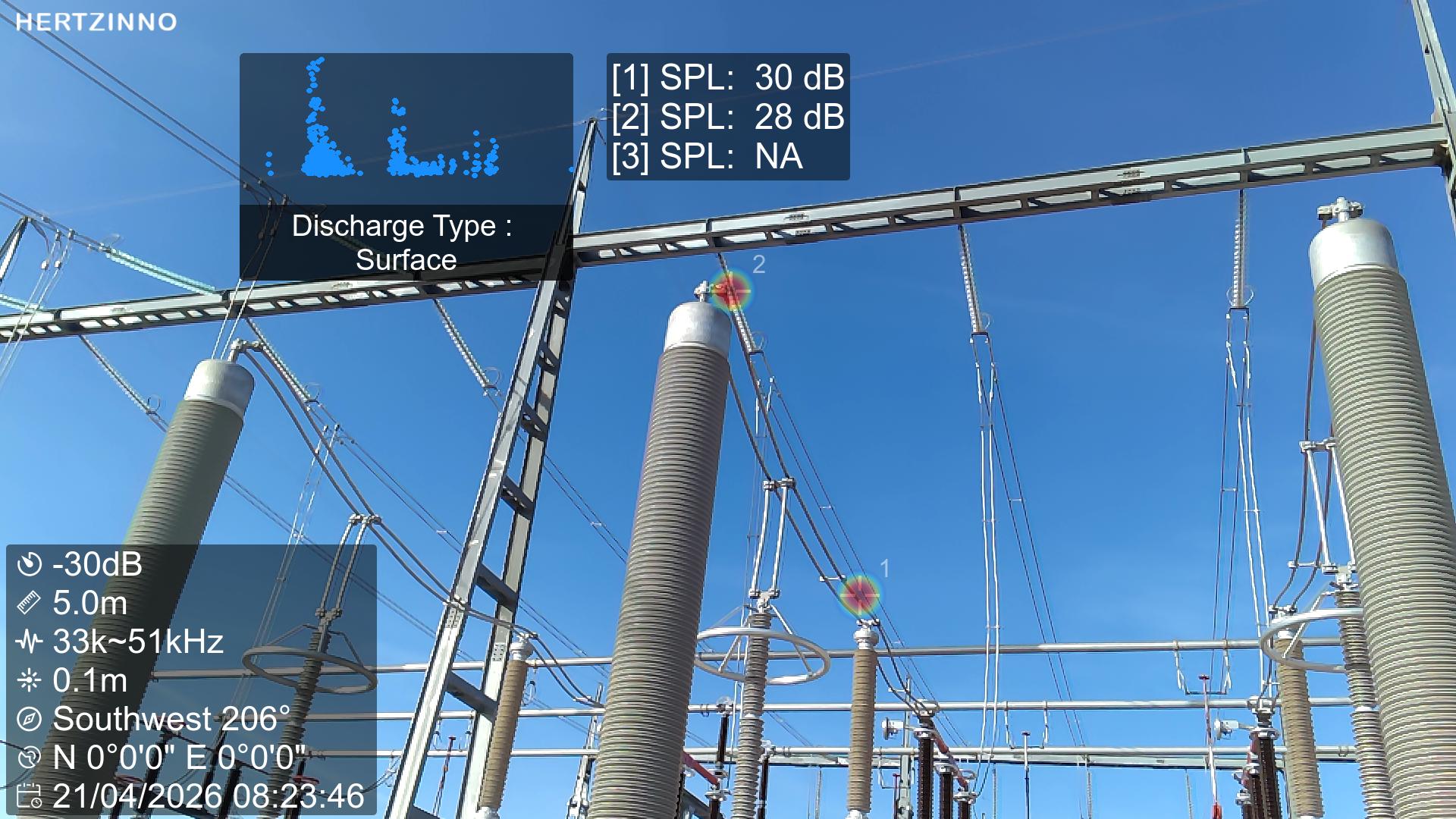

C’est cette caractéristique qui a véritablement distingué le HA3 lors des tests. La caméra prend en charge Réglage manuel de la plage dynamique de 0,1 dB à 15 dB , avec un matériel capable d'une ultra-largeur Plage dynamique de 18 dB Lorsqu'il existe plusieurs sources de décharges partielles dans une même zone d'un poste de transformation, les signaux forts masquent souvent complètement les décharges environnantes plus faibles. En ajustant la plage dynamique de la carte sonore, les inspecteurs peuvent, couche par couche, révéler les décharges faibles à un stade précoce, masquées par les signaux dominants – un peu comme on ajuste la profondeur de champ d'un microscope acoustique.
Cette fonctionnalité répond directement à un véritable problème sur le terrain : il est nécessaire de détecter non seulement les décharges évidentes, mais aussi les défauts naissants et dissimulés qui commencent à peine à se développer. Comparé aux appareils à plage dynamique fixe, le HA3 réduit considérablement le risque de non-détection.

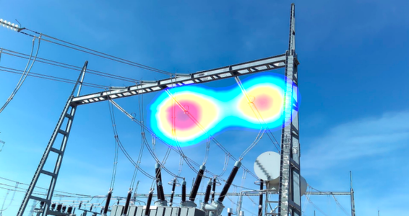

Le HA3 propose deux modes de visualisation du champ sonore : Marque sonore et Carte sonore Sound Mark utilise une carte thermique compacte pour localiser rapidement le centre de la source sonore la plus puissante. Sound Map permet un réglage manuel de la plage dynamique, ce qui le rend idéal pour les situations nécessitant une analyse précise de plusieurs points de densité de puissance ou d'un bruit de fond complexe.
Cette conception à double mode permet au personnel de terrain d'effectuer à la fois un dépistage initial rapide et une analyse approfondie, réalisant ainsi deux niveaux de diagnostic avec une seule image capturée.
Lors du test conjoint mené par REE et Iberdrola dans un poste de transformation de 400 kV, le HA3 a fonctionné de manière stable et a fourni d'excellents résultats. Lors de la réunion technique approfondie qui a suivi, la logique de paramétrage transparente et contrôlable du HA3, associée à sa large plage dynamique, a permis de répondre avec succès à toutes les questions techniques pointues soulevées par le client.
Bien qu'Iberdrola ait auparavant opté pour un produit concurrent comme standard, cette comparaison a permis de constater les performances positives du HA3. Grâce à ses qualités intrinsèques, le HA3 a surmonté l'obstacle de la standardisation, ouvrant la voie à son intégration dans le système d'approvisionnement du plus grand groupe énergétique espagnol.
« Le test et les informations recueillies ensuite m'ont permis de mieux comprendre la technique d'inspection acoustique et de me préparer efficacement à la réunion avec Iberdrola. »
« Parfaitement compris ! Merci beaucoup. »
Algorithme d'analyse à toute épreuve : Les corrections de paramètres n'affectent pas les conclusions principales ; les données résistent à l'examen.
Plage dynamique ultra-large de 18 dB : Les signaux forts ne masquent jamais les signaux faibles, ne laissant aucun moyen de dissimuler les défauts précoces.
Détection environnementale intégrée + commande manuelle : Mesure intelligente associée à une correction flexible pour toute situation de terrain complexe.
Visualisation acoustique bimode : Dépistage rapide et analyse approfondie dans un seul appareil, pour une efficacité d'inspection accrue.
L'imageur acoustique Hertzinno HA3 s'attire le respect des gestionnaires de réseaux de classe mondiale grâce à son excellence technique sans faille.
