Comment détecter les fuites de méthane : méthodes courantes de détection des fuites de gaz naturel et solution Hertzinno

Une fuite de gaz naturel n'est pas toujours facile à détecter au début.

In some cases, operators notice a slight gas odor near a valve. In other cases, a gas detector alarms inside a pressure regulating station, compressor room or utility tunnel, but the exact leak point is still unclear. Sometimes maintenance staff can even hear a faint hissing sound, yet it takes a long time to locate the source.

Pour les services publics de gaz, les installations pétrolières et gazières, les parcs industriels et les sociétés énergétiques, la détection des fuites de méthane ne consiste pas seulement à confirmer la présence de gaz. La question la plus urgente est généralement : où se trouve la fuite, quelle est sa gravité et à quelle vitesse peut-elle être réparée ? Les fuites se produisent généralement ?

Methane is the main component of natural gas. A small leak may only cause energy loss at first. But if methane accumulates in a confined space, valve chamber, pipe gallery, equipment room or crowded area, it can create serious fire and explosion risks.

Dans des environnements réels, les fuites de méthane se produisent souvent aux points de connexion, aux zones d'étanchéité et aux équipements de contrôle de pression plutôt qu'au milieu d'un long pipeline droit.

Points de fuite courants inclure :

Valves

Brides

• Tuyau joints
• Boîtes de régulation de pression
• Régulation de gaz stations
• Compresseurs
• Skids de comptage
• Vent tuyaux
• Chambres de vannes souterraines
• Interfaces de chargement et de déchargement de GNL
• Gaz industriel pipelines
• Réseaux de distribution de gaz vieillissant
• Ces emplacements ont généralement plus de raccords, plus de vibrations, plus de changements de pression et plus de composants d'étanchéité. Au fil du temps, les fluctuations de pression, les changements de température, le vieillissement des joints, la qualité de l'installation et le fonctionnement à long terme peuvent tous augmenter le risque de fuite.
• Pour cette raison, aucun instrument ne peut résoudre à lui seul tous les problèmes de détection de fuite de méthane. La plupart des sites nécessitent une combinaison pratique de détection, de confirmation, de localisation, de réparation et de réinspection.

Méthode 1 : Détecteurs de méthane portables pour une confirmation à courte portée

Les détecteurs de méthane portables sont largement utilisés dans l'inspection quotidienne des gaz. Les opérateurs peuvent transporter l'appareil à proximité de vannes, de regards, de joints de canalisations, d'armoires à gaz ou de boîtiers de régulation de pression pour vérifier la concentration de méthane dans l'air.

L'avantage est simple : la méthode est directe, abordable et facile à utiliser. Les détecteurs de gaz portables sont particulièrement utiles pour les inspections de routine et les vérifications après réparation.

Cependant, cette méthode présente également des limites. L'opérateur doit généralement se rapprocher du point de fuite suspecté. Dans des espaces étroits, des zones à haute pression ou des zones d'équipements complexes, cela peut créer des risques pour la sécurité. Si la fuite est située en hauteur, derrière un équipement, à l'intérieur d'une galerie de canalisations ou dans une zone extérieure venteuse, l'inspection manuelle peut également manquer le problème.

Par conséquent, les détecteurs de méthane portables sont utiles pour la confirmation, mais ils ne constituent pas toujours le meilleur choix pour une détection rapide et sur une grande surface. screening.

Méthode 2 : Détecteurs de gaz fixes pour une surveillance continue

Les détecteurs de gaz fixes sont couramment installés dans les stations de gaz naturel, les salles de compression, les installations de GNL, les chaufferies et les stations de régulation de pression. Ils peuvent surveiller en permanence la concentration de méthane et déclencher des alarmes lorsque le niveau de gaz atteint un seuil prédéfini.

Dans de nombreuses installations, les systèmes de détection de gaz fixes sont connectés à des alarmes sonores et lumineuses, à des systèmes de ventilation, à des vannes d'arrêt d'urgence ou à des plates-formes de contrôle.

La valeur principale des détecteurs de gaz fixes est continue surveillance. Ils sont particulièrement utiles pour les stations sans pilote, les zones fermées et les locaux techniques à haut risque.

Mais les détecteurs de gaz fixes restent des capteurs ponctuels. Ils ne peuvent détecter efficacement le méthane que lorsque le gaz atteint l’emplacement du capteur. Si la fuite est loin du détecteur, ou si les conditions de circulation d'air sont complexes, l'alarme peut être retardée ou moins précise.

Pour cette raison, les détecteurs de gaz fixes sont importants, mais ils doivent être utilisés avec d'autres méthodes telles que l'imagerie acoustique, l'imagerie optique des gaz, la détection laser de méthane ou l'inspection manuelle.

Méthode 3 : Détection laser de méthane pour le dépistage à distance

Les détecteurs laser de méthane sont souvent utilisés pour l'inspection des gaz à distance et sans contact. Les opérateurs peuvent scanner les zones cibles à une distance sûre, ce qui est utile pour les canalisations hautes, les équipements clôturés, les canalisations aériennes, les unités de régulation de pression et les zones difficiles ou dangereuses d'accès.

Les principaux avantages sont la vitesse, la distance et la sécurité. Les opérateurs n'ont pas besoin de se tenir directement à côté d'un point de fuite suspecté.

Cependant, la détection laser du méthane identifie généralement le méthane le long du trajet laser. Cela peut aider à déterminer si du méthane est présent dans une certaine zone, mais dans de nombreux cas, les opérateurs doivent toujours prendre en compte la direction du vent, la structure du site et d'autres résultats de détection pour localiser la source exacte de la fuite.

La détection laser du méthane est utile pour un dépistage rapide. Pour une localisation précise des fuites, elle peut être combinée à l'imagerie acoustique, à des détecteurs de gaz portables ou à l'imagerie optique des gaz.

Méthode 4 : Imagerie optique des gaz pour visualiser les fuites de gaz

L'imagerie optique des gaz, également connue sous le nom d'OGI, est largement utilisée dans l'industrie pétrolière et gazière. Grâce à la technologie d'imagerie infrarouge, les caméras OGI peuvent rendre visibles des panaches de gaz invisibles sur l'écran.

Ceci est très utile dans les stations pétrolières et gazières, les unités de raffinage, les zones de vannes, les zones de réservoirs de stockage, les stations de compression et les zones de raccordement de pipelines. Les opérateurs peuvent observer visuellement le panache de gaz et estimer la direction de la fuite.

OGI est intuitif et efficace, mais il est également affecté par les conditions sur le terrain. La température de fond, la vitesse du vent, la distance de détection, la concentration de gaz et l'expérience de l'opérateur peuvent tous influencer le résultat. Dans certains cas, notamment en cas de petites fuites ou de flux d'air instable, il peut encore être difficile d'identifier le point de fuite précis.

C'est pourquoi de nombreuses installations s'orientent désormais vers des méthodes d'inspection combinées au lieu de s'appuyer sur un seul dispositif de détection.

Méthode 5 : basée sur les véhicules et Inspection du méthane par drone pour de grandes surfaces

Pour les réseaux de gaz de ville, les pipelines longue distance, les parcs industriels et les installations isolées, l'inspection manuelle à pied peut être lente et inefficace. La détection du méthane montée sur véhicule et l'inspection du méthane par drone peuvent couvrir de plus grandes zones en moins de temps.

La détection du méthane par véhicule est utile pour l'inspection des gazoducs urbains le long des routes. Il peut combiner les données de concentration de méthane avec la localisation GPS pour générer des cartes de points anormaux.

La détection de méthane par drone est mieux adaptée aux longs pipelines, aux zones montagneuses, aux limites des usines, aux traversées de rivières et aux endroits difficiles d'accès pour les personnes.

Ces méthodes sont efficaces pour les grandes surfaces. dépistage. Mais une fois qu'un signal anormal de méthane est détecté, les équipes sur le terrain doivent encore confirmer le point de fuite et décider comment le réparer.

Méthode 6 : Imagerie acoustique pour une localisation rapide des fuites de gaz

Dans de nombreuses installations de gaz naturel, une fuite ne modifie pas seulement la concentration de gaz. Il peut également produire des sons à haute fréquence ou ultrasoniques.

Ceci est particulièrement courant dans les gazoducs à haute pression, les vannes, les brides, les joints, les équipements de régulation de pression et les zones de compresseurs. Lorsque du gaz sous pression s'échappe par une petite ouverture, il crée souvent un signal acoustique clair.

L'imagerie acoustique transforme ce son en une image visible.

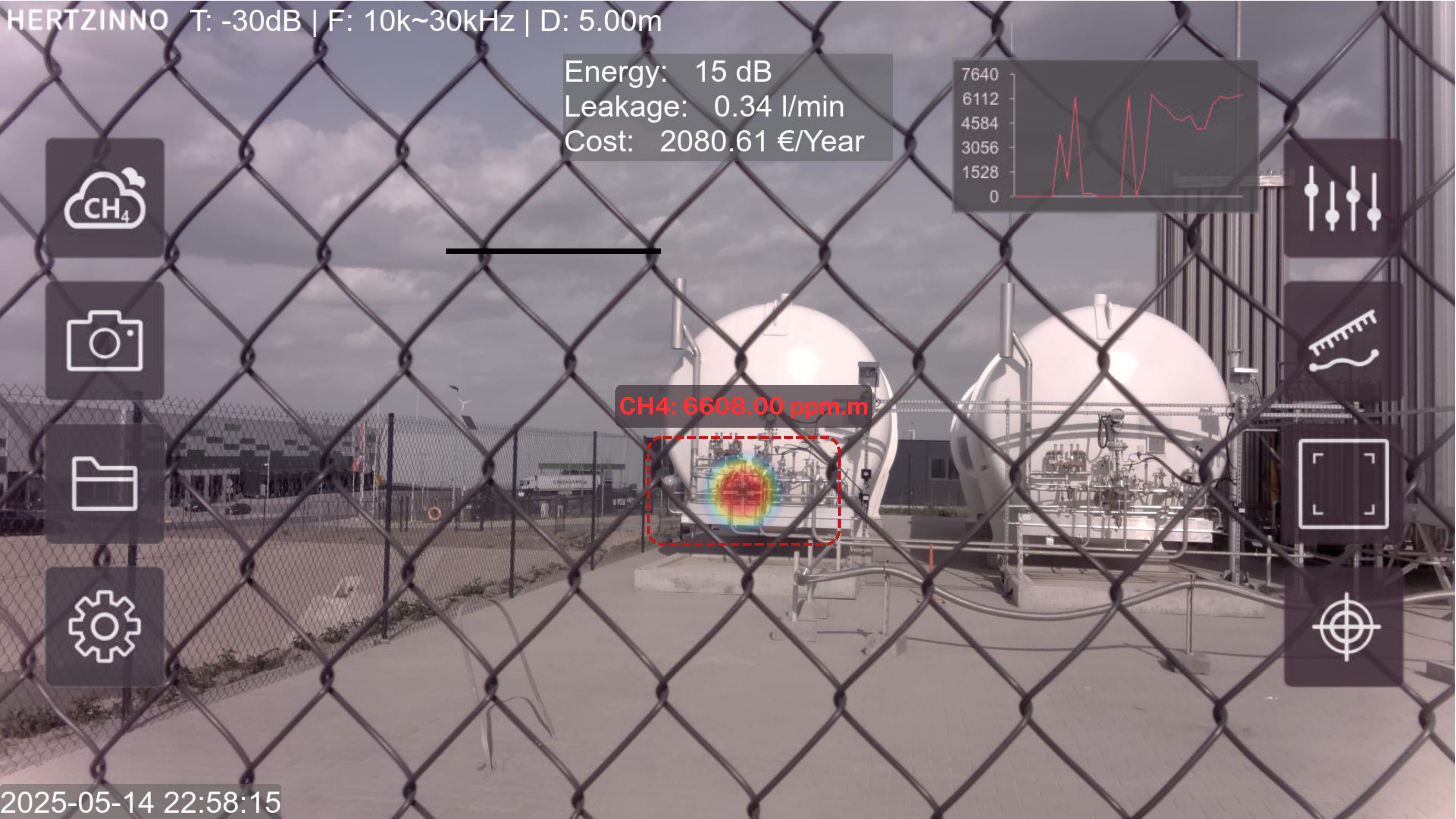

À l'aide d'un réseau de microphones, une caméra d'imagerie acoustique capture la source sonore générée par la fuite et superpose son emplacement sur un image visuelle en temps réel. Au lieu de vérifier chaque vanne ou joint un par un, le personnel de maintenance peut voir directement l'emplacement de la fuite suspectée sur l'écran.

L'imagerie acoustique est particulièrement utile pour :

Station-service naturelle inspection

Localisation de fuite de gaz haute pression

• Détection de fuite de vannes, brides et joints
• Salle des compresseurs inspection
• Inspection de la station de régulation de pression
• Entretien des gazoducs industriels
• Inspection des fuites dans les zones d'équipement bruyantes
• Vérification des fuites après réparation
• Il est important de noter que l'imagerie acoustique n'identifie pas la composition du gaz lui-même. Sa force réside dans la localisation de la source de fuite. En d'autres termes, cela aide les opérateurs à trouver où le gaz s'échappe.
• Si le site doit confirmer si le gaz qui fuit est du méthane, l'imagerie acoustique peut être utilisée avec un détecteur de méthane portable, un détecteur de gaz fixe, un détecteur de méthane laser ou une caméra optique d'imagerie de gaz.

What Problèmes que la solution de détection de fuite de méthane Hertzinno peut aider à résoudre ?

La solution de détection de fuite de méthane Hertzinno est mieux comprise du point de vue de l'inspection sur le terrain et de la localisation des fuites.

Dans les stations de gaz naturel, les gazoducs, les parcs industriels, les zones de compresseurs et les équipements nécessitant beaucoup de vannes zones, de nombreux clients ne demandent pas simplement : « Y a-t-il une fuite ? Le plus souvent, le vrai problème est : « L’alarme s’est déclenchée, mais où se trouve exactement la fuite ? Pour les fuites de gaz naturel à haute pression, les fuites d'air comprimé, les fuites de gaz industriels et les problèmes d'étanchéité, cela peut considérablement améliorer l'efficacité de l'inspection. confirmation

Avec détecteurs de gaz fixes pour le suivi des alarmes et la localisation sur site

Avec imagerie thermique pour l'inspection de l'état des équipements

Avec détecteurs laser de méthane pour le contrôle à distance et suivi précis

Avec un logiciel d'inspection pour l'enregistrement d'images, de cartes acoustiques, de localisations et de résultats de réparation

• De cette manière, la détection des fuites de méthane devient plus qu'une inspection ponctuelle. Cela devient un flux de travail complet : détecter la condition anormale, localiser la fuite, organiser la maintenance, vérifier la réparation et conserver un enregistrement.
• Pourquoi les sociétés de gaz naturel ont besoin de plus d'une méthode de détection
• Les sites de fuite de gaz naturel sont complexes. Le volume de la fuite, la pression, la direction du vent, la disposition des équipements et la structure du site peuvent tous affecter le résultat de l'inspection.
• Par exemple, les réseaux de gaz souterrains peuvent être mieux adaptés à une inspection par véhicule et à une confirmation manuelle. Les stations-service et les zones d'équipement peuvent nécessiter des détecteurs de gaz fixes, une imagerie optique des gaz et une imagerie acoustique. Les vannes et brides haute pression conviennent souvent à l’imagerie acoustique. Les pipelines longue distance peuvent bénéficier de la détection de méthane par drones ou par laser.
• Une stratégie mature de détection des fuites de gaz naturel ne consiste pas à acheter un appareil et à s'attendre à ce qu'il résolve tous les problèmes. Il s'agit d'utiliser la bonne méthode au bon endroit.

Un système pratique peut ressembler à ceci :

C'est plus proche de la façon dont la détection des fuites de méthane fonctionne réellement au quotidien et maintenance.

Comment gérer l'entretien des fuites de gaz naturel ?

La détection n'est que la première étape. Pour réduire les risques à long terme, les entreprises ont également besoin d'un processus de maintenance clair.

Tout d'abord, dressez une liste des principaux actifs sujets aux fuites. Les vannes, les brides, les régulateurs, les compresseurs, les équipements de mesure, les chambres de vannes souterraines et les canalisations vieillissantes doivent être inclus dans le plan d'inspection.

Deuxièmement, définissez la fréquence d'inspection en fonction du risque. Les zones à haute pression, les zones très fréquentées, les anciens pipelines et les emplacements ayant déjà subi des fuites doivent être inspectés plus souvent.

Portable methane detectors confirm gas concentration.
Fixed gas detectors provide continuous alarm monitoring.
Laser methane detectors support remote screening.
Optical gas imaging helps visualize gas plumes.
Vehicle and drone inspection cover large areas.
Acoustic imaging helps locate the exact leak point faster.
Software platforms record inspection data, work orders, repairs and re-inspection results.

Troisièmement, transformez les résultats de l'inspection en ordres de travail. Chaque enregistrement de fuite doit inclure l'emplacement, le numéro d'actif, la méthode d'inspection, l'image ou la carte acoustique, le niveau de risque et le temps de réparation requis.

Quatrièmement, effectuez toujours une réinspection après la réparation. Certaines fuites ne sont pas complètement résolues après une seule réparation. Le site doit être vérifié à nouveau avec un détecteur de méthane, une caméra d'imagerie acoustique ou tout autre instrument approprié.

Cinquièmement, analysez les données historiques sur les fuites. Si le même type de vanne, de section de pipeline ou de station fuit à plusieurs reprises, l'entreprise devra peut-être remplacer des pièces, améliorer la qualité de l'installation ou ajuster le plan de maintenance. convient aux clients qui ont besoin d'une meilleure efficacité d'inspection sur le terrain et d'une localisation plus rapide des fuites, notamment :

Sociétés de gaz de ville

Opérateurs de gazoducs

Champs de pétrole et de gaz stations

Installations de stockage et de transport de GNL

Parcs industriels

Chimie installations

Centrales électriques et sociétés d'énergie

• Stations de compression
• Régulation de pression stations
• Fournisseurs de services de maintenance d'équipements à gaz
• Conclusion : la clé est de trouver la fuite plus rapidement
• La détection des fuites de méthane ne concerne pas seulement les alarmes ou les lectures de concentration. Pour les opérateurs de terrain, la question la plus importante est souvent simple : où est la fuite ?
• Détecteurs de méthane portables, détecteurs de gaz fixes, détecteurs de méthane laser, imagerie optique des gaz, inspection des véhicules, inspection par drone et imagerie acoustique ont tous leur propre rôle. Une solution fiable utilise chaque méthode là où elle fonctionne le mieux.
• La valeur de Hertzinno réside dans le fait d'aider les clients à localiser plus rapidement les sources de fuite de gaz dans les installations de gaz naturel et les environnements d'inspection industrielle. En visualisant les sources sonores anormales, l'imagerie acoustique Hertzinno permet un jugement plus rapide sur le terrain, une maintenance plus efficace et une meilleure vérification des réparations.
• Pour les réseaux de gaz, les stations de gaz naturel et les utilisateurs de gaz industriels, la détection des fuites de méthane n'est pas une tâche ponctuelle. Cela fait partie de l’exploitation et de la maintenance de sécurité à long terme. Choisir les bonnes méthodes de détection et créer un flux de travail d'inspection stable peut contribuer à réduire les risques de fuite, à améliorer la sécurité du site et à rendre les travaux de maintenance plus efficaces.
• Pressure regulating stations
• Gas equipment maintenance service providers

If the site has many valves, long pipelines, complex equipment, high background noise, difficult-to-find leak points or inefficient manual inspection, Hertzinno acoustic imaging can be a valuable addition to the methane leak detection workflow.

Conclusion: The Key Is Finding the Leak Faster

Methane leak detection is not only about alarms or concentration readings. For field operators, the most important question is often simple: where is the leak?

Portable methane detectors, fixed gas detectors, laser methane detectors, optical gas imaging, vehicle inspection, drone inspection and acoustic imaging all have their own roles. A reliable solution uses each method where it works best.

The value of Hertzinno lies in helping customers locate gas leak sources faster in natural gas facilities and industrial inspection environments. By visualizing abnormal sound sources, Hertzinno acoustic imaging supports faster field judgment, more efficient maintenance and better repair verification.

For gas networks, natural gas stations and industrial gas users, methane leak detection is not a one-time task. It is part of long-term safety operation and maintenance. Choosing the right detection methods and building a stable inspection workflow can help reduce leakage risk, improve site safety and make maintenance work more efficient.
